产品名称:分体式质量流量计

产品型号:THDMF系列

概述: THDMF系列液体质量流量计是我公司根据科里奥利力原理及多变量数字处理测量... II CT6 防     护 :IP67 ...

在线咨询

400-030-8002

详细信息

THDMF系列液体质量流量计是我公司根据科里奥利力原理及多变量数字处理测量技术开发的一种新型的高精度流量及密度测量仪表。实现流体质量流量的直接精密测量,而无需任何压力、温度、粘度、密度等换算或修正。其结构是由传感器单元和变送器单元两部分组成。仪表按本质安全防爆型的国家标准设计与制造。质量流量计能够直接测量流体的质量, 具有高精度(0.1%~0.2%),安装要求低(对仪表的前后直管段要求不高),运行可靠、稳定,维修率低等特点。

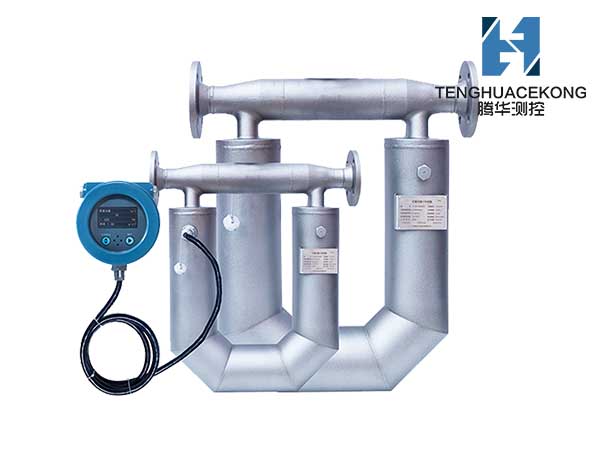

分体式质量流量计

1.质量流量计工作原理

当一个位于以P为固定点(旋转中心)作旋转运动的管子内的质点做朝向旋转中心或离向旋转中心的运动时,将产生一惯性力,原理如图1.1:

图中质量为δm的质点以匀速υ在管道内向右运动,而管道围绕固定点P以角速度ω旋转。此时这个质点将获得两个加速度分量:

1、法向加速度αr(向心加速度),其量值等于ω2r,其方向朝向P点。

2、切向加速度αt(科里奥利加速度),其量值等于2ωυ,方向与αr 垂直。

由切向加速度产生的作用力称为科里奥利力,其大小等于Fc=2ωυδm。在图1.1中流体

δm=ρA×ΔX,因此科氏力可以表示为:

ΔFc=2ωυ×δm=2ω×υ×ρ×A×ΔX=2ω×δqm×ΔX

式中 A   为管道内截面积

 δqm=δdm/dt=υρA

对于特定的旋转管道,其频率特性是一定的,ΔFc仅取决于δqm 。因此直接或间接测量科氏力就可以测量质量流量。科氏原理质量流量计就是根据上述原理工作的。

2.质量流量计特点

a.采用了多变量数字处理系统。强化了信号的滤波、极大提高了信号测量的灵敏度及准确度,加快了系统的响应时间,使测量更加可靠;

b.多变量数字处理系统的采用使系统组成更加灵活方便。在很多场合多变量数字处理系统模块和传感器就可以组成完整的流量测量系统,而不需要配置流量转换器。例如CNG、LNG加气机系统、定量控制系统、流量或密度单参数测量系统等;

c.测量准确度高,一般质量流量测量精度可达到0.1%-0.2%,密度测量分辨率可达到0.002-0.02g/cm^3;温度测量误差小于0.5度;

d.密度、温度测量功能实现,可以派生介质浓度测量功能(两组分介质);

3.技术参数

流量测量精度 :±0.1-0.2%

重复性      :±0.05-0.1%

密度测量范圉 :0< ρ < 5g/ cm3

密度测量精度 :±0.002g/cm3

温度测量范围 :-200-350℃

温度测量精度 :±1℃

被测介质温度 :-50℃ - 200℃

适用环境温度 :-40℃ -80℃

材质      :接液部分316L,外壳304

工作压力 :常规4MPa ,高压可特殊订制

输出信号 :4-20mA直流电流信号、0-10KHz频率脉冲信号、脉冲当量信号、RS485通讯信号

防爆 型 等级 :Exd(ib) II CT6

防     护 :IP67
