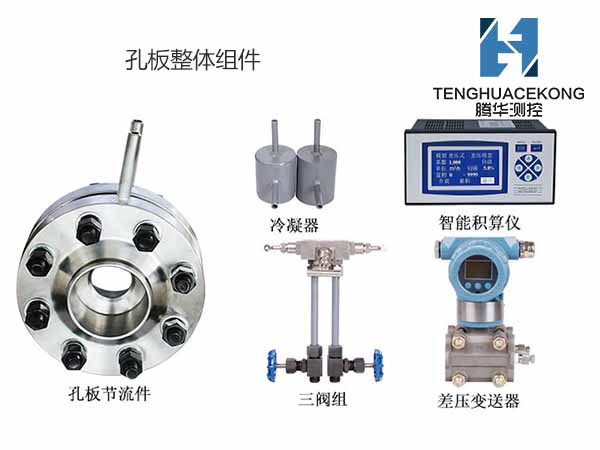

高压孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，可测量气体、蒸汽和液体的流量，广泛应用于石油、化工、冶金、电力、轻工、轻纺、科研、军工、供热、供水等领域的过程控制和测量。。具有结构简单，维修方便，性能稳定，使用可靠等特点。孔板节流装置是标准节流件可不需标定直接依照国家标准生产。（1.国家标准GB2624-81；2.国际标准ISO5167；3.化工部标准GJ516-87-HK06。）

1.孔板流量计结构组成

1.1.法兰取压标准孔板流量计

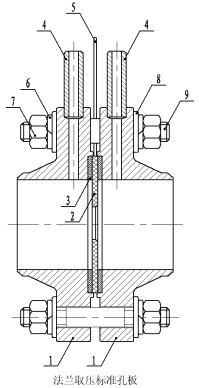

1.取压法兰；2.节流件（孔板芯）；3.金属缠绕垫片；4.高低压取压管；

5.标牌；6.弹垫；7.螺母；8.平垫；9.螺栓。

1.2.环室取压标准孔板流量计

1.法兰；2.前环室；3.后环室；4.节流件（孔板芯）；5.金属缠绕垫片；

2.孔板流量计特点

1、法兰取压标准孔板：

它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各一英寸处，炼油系统普遍采用此种形式。

2、环室取压标准孔板：

它由于实现了环室取压，提高了测量精度，缩短了安装时所需最小直线管段长度，被普遍应用。

3、角接钻孔取压标准孔板：

当口径在DN400以上时，采用此种形式较多。取压方式可为单独钻孔取压、圆形均压环取压、方形均压环取压。

4、径距取压管段式标准孔板：

该种孔板的上游取压孔中心位于孔板前一倍的管道内径处，下游取压孔中心位于距离孔板后端面1/2倍的管道内径的地方，并位于同一截面上。这样测量更准确，因为差压的最大值在流体的收缩断面处，即1/2倍管径处。

3.孔板流量计选型要求

1.管道直径、壁厚、材质

2.测量介质

3.介质温度(℃)

4.介质工作压力（MPa）：最大压力、正常压力、最小压力

5.介质工作流量：最大流量、正常流量、最小流量

6.介质操作粘度(mPa.s)

7.介质密度(kg/m3)

8.允许压力损失

9.现场管道敷设情况和局部阻力件形式。
