产品名称:自来水电磁流量计

产品型号:自来水电磁流量计

概述: 自来水电磁流量计 优点是压损小,可测流量范围大。最大流量与最小流量的比值...流量计还是分体型电磁流量计。 4.安装要求 ...

在线咨询

17551723889

详细信息

自来水电磁流量计优点是压损小,可测流量范围大。最大流量与最小流量的比值一般为20:1以上,使用的工业管径范围宽,可测DN10~DN2000范围内的管径,输出信号和被测流量成线性,精确度高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。广泛应用于化工、冶金、轻纺、造纸、环保、食品、生活污水、工业污水、冷却水、自来水厂等工业部门以及市政管理、水利建设、河流疏浚、楼宇供水计量等领域的流量计计量。

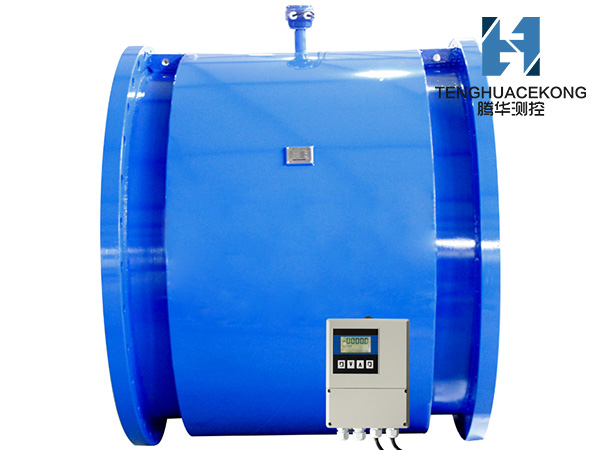

自来水电磁流量计

1.自来水电磁流量计优点

a、转换显示器采用16位高性能微处理器,2×16LCD显示,参数设定方便,编程可靠

b、双向测量系统,内装三个积算器可分别显示:正向流量、反向流量及正、反向流量之差的总量

c、转换显示器有多种输出:电流、脉冲、数字通讯、HART、485通讯协议

d、适用大管径管道,DN300—1400mm

e、传感器本体与电极有多种材料可选

f、体积小、重量轻、运输、安装方便,可实现不断流维护、拆装

2.电磁流量计技术参数

名称

自来水电磁流量计

公称通径

DN15-DN2600

结构形式

一体型、分体型

流动方向

正反方向

最高流速

15m/s

流体电导率

≥5uS/cm

精度等级

0.5%、1.0%

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46)

额定压力

4.0Mpa、1.6Mpa、1.0Mpa

最高流体温度

一体型

70℃


分离型

聚四氟乙烯衬里

100℃;150℃(需特殊订货)

氯丁橡胶衬里

80℃;l20℃(需特殊订货)

聚氯酯衬里

80℃

聚全氟乙丙烯(F46)

100℃;150℃(需特殊订货)

信号电极和接地电极材料

不锈钢00Crl7Nil4Mo、0Crl8Nil2Mo2Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱台金、不锈钢涂覆碳化钨

传感器材质

碳钢、304不锈钢

外壳防护

IP65、IP68(需特殊定制)

输出信号

全隔离0-10mA、4-20mA电流、脉冲、上下限报警

负载电阻

0-10mA是0-1.5KΩ

4-20mA是0-750Ω

电缆接口

G1/2 内螺纹

通讯

RS485通讯、Modbus、HART

显示器显示

瞬时流量、流速、百分比、空管比、正.反向累积、报警显示

电源

220V AC  50HZ、24V DC

励磁方式

双向恒流方波励磁

3.选型须知

a.实际最高工作压力必须小于电磁流量计的额定工作压力。

b.最低工作温度和最高工作温度必须符合流量计规定的温度要求。

c.从经济性考虑,可以选择适当的流速所对应口径的流量计。

d.根据测量的目的,功能来选择适当的精度等级。

e.根据介质的腐蚀性、磨损性和温度来选择适当的衬里材料。

f.根据安装场合的要求和环境,合理选择使用一体型电磁流量计还是分体型电磁流量计。

4.安装要求

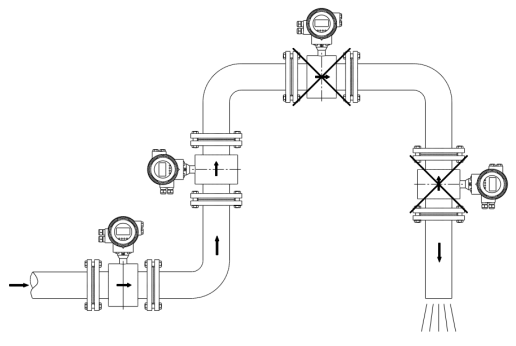

电磁流量计安装图
