产品名称：智能型金属管浮子流量计
产品型号：THDCLZ系列
概述： THDCLZ系列智能型金属管浮子流量计适用于腐蚀性介质的液位观测，如各种酸...计中的止动元件 7、使用时，要缓慢开启控制阀门，避免冲击损坏流量计 ...
在线咨询17551723889
THDCLZ系列智能型金属管浮子流量计适用于腐蚀性介质的液位观测，如各种酸、酸性液体、碱、碱性液体及其他对普通金属材料有腐蚀的介质，实现气红液绿双色显示。4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。
一、智能型金属管浮子流量计产品特点
a.模块化组合设计，维修方便，正常使用免维护
b.单轴、非接触新型磁耦全结构，信号传输更稳定
c.双行、大屏幕液晶显示瞬时、累计流量，可带背光
d.智能型具有掉电保护、数据备份及恢复功能
e.全金属结构，抗震、耐压、耐温、防腐
f.短行程、总主250mm，设计安装更方便
二、技术参数
流量计口径 DN10，DN15…..DN250
流量范围 液体：1.0～150000l/h 气体：0.05～3000m3/h
量 程 比 10∶1，20∶1（特殊） 精 度 1.5级，1.0级（特殊）
压力等级 1.6MPa，4.0MPa，最大25MPa
供电电源 24VDC（12～36VDC），220VAC，电池，无电源
输出信号 4～20mADC（二线制），可附加HART协议
输出负载 500Ω（24V供电时）
环境温度 -30℃～60℃
连接方式 法兰连接，螺纹连接，卡箍连接（其它连接方式可与制造商协商）
电缆接口 M20×1.5 ,电缆线径范围为7至10mm
外壳防护 IP65
防爆标志 本安型：Ex iaⅡCT6 Ga
接液材质 304， 316L， Ti：钛合金；聚四氟乙烯内衬
三、流量范围
水（L/h) | 空气（m³/h) | |||
口径 | 浮子号 | 常规型 | 防腐型 | 常规、防腐型 |
DN15 | F15.0 | 1-10 | 0.03-0.3 | |
F15.1 | 6-16 | 0.05-0.5 | ||
F15.2 | 2.5-25 | 1.6-16 | 0.07-0.7 | |
F15.3 | 4.0-40 | 2.5-25 | 0.11-1.1 | |
F15.4 | 6.3-63 | 4.0-40 | 0.18-1.8 | |
F15.5 | 10-100 | 6.3-63 | 0.28-2.8 | |
F15.6 | 16-160 | 10-100 | 0.4-4 | |
F15.7 | 25-250 | 16-160 | 0.7-7 | |
F15.8 | 40-400 | 25-250 | 1.0-10 | |
F15.9 | 63-630 | 40-400 | 1.6-16 | |
DN25 | F25.0 | 63-630 | ||
F25.1 | 100-1000 | 63-630 | 3.0-30 | |
F25.2 | 160-1600 | 100-1000 | 4.5-45 | |
F25.3 | 200-2000 | |||
F25.4 | 250-2500 | 160-1600 | 7.0-70 | |
F25.5 | 320-3200 | |||
F25.6 | 400-4000 | 200-2000 | 12-120 | |
F25.7 | 500-5000 | 250-2500 | ||
F25.8 | 630-6300 | 320-3200 | 18-180 | |
DN50 | F50.0 | 500-5000 | ||
F50.1 | 630-6300 | 400-4000 | 18-180 | |
F50.2 | 1000-1000 | 630-6300 | 25-250 | |
F50.3 | 1600-16000 | 1000-10000 | 40-400 | |
F50.4 | 2000-20000 | 1600-16000 | ||
F50.5 | 2500-25000 | 63-630 | ||
DN80 | F80.8 | 1600-16000 | ||
F80.1 | 2000-20000 | |||
F80.2 | 2500-25000 | 1600-16000 | 70-700 | |
F80.3 | 4000-40000 | 2500-25000 | 120-1200 | |
F80.4 | 6300-63000 | 4000-40000 | 180-1800 | |
DN100 | F100.0 | 4000-40000 | ||
F100.1 | 6300-63000 | 4000-40000 | 180-1800 | |
F100.2 | 8000-80000 | 6000-60000 | ||
F100.3 | 10000-100000 | 8000-80000 | 300-3000 | |
DN150 | F150.0 | 8000-80000 | ||
F150.1 | 10000-100000 | |||
F150.2 | 15000-150000 | 8000-80000 | 300-3000 | |
F150.3 | 20000-200000 | |||
DN200 | F200.0 | 15000-150000 | 特殊口径为DN20、DN32、DN40、DN65、DN125请提前与厂家联系 | |
F200.1 | 20000-200000 | |||

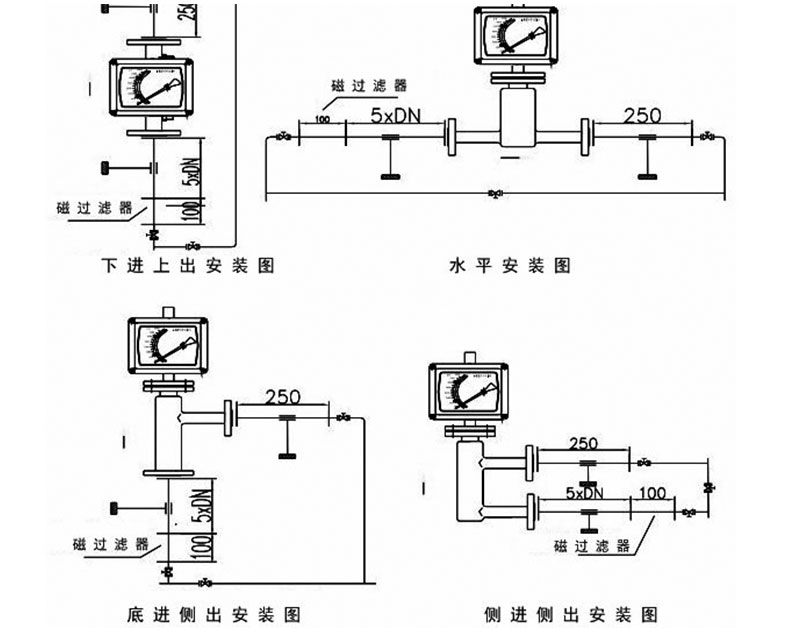

四、安装要求
1、直管段要求：前100mm+5D（D为管道内径），后250mm
2、流量计安装时要保证测量管的垂直度优于5%，且应加装旁路
3、介质中含有铁磁性物质，应在流量计前安装磁过滤器
4、控制阀，应安装在流量计的下游
5、安装流量计前，应进行管道内焊渣吹扫
6、安装时，取出流量计中的止动元件
7、使用时，要缓慢开启控制阀门，避免冲击损坏流量计
