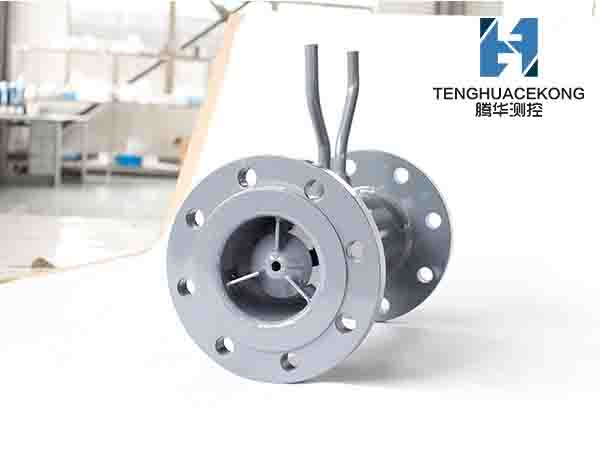

产品名称:一体化V锥流量计

产品型号:THLBD系列

概述: 一体化V锥流量计与其它差压式流量仪表原理相同,也是一种节流式差压流量计,都...时在 内锥体装置和次凝器之间的导压管上应加保温层。 ...

在线咨询

400-030-8002

详细信息

一体化V锥流量计与其它差压式流量仪表原理相同,也是一种节流式差压流量计,都是遵循封闭管道中流体质量守恒(连续性方程)和能量守恒(伯努利方程)定律。

我公司借鉴国外成熟的先进技术,研发了具有自己特色的V锥流量计, V锥流量计的重大突破在于“变流体在管道中心中心收缩为边壁收缩”。即利用同轴安装在管道中的V形锥体,迫使流体从中心逐渐收缩到管道内壁而流过V形锥体,通过测量V形锥体前后的差压来求得流量。正是这个边壁收缩的结构,使其具有一系列其它差压仪表无法相比的优点,克服了以孔板为代表的传统差压仪表的诸多缺点。

V锥流量计

1.一体化V锥流量传感器选型需要的工艺参数

1、流体名称

2、管道内外径 (mm)

3、选用V锥流量传感的形式

4、刻度流量单位(kg/h,t/h,m3/h,Nm3/h)

 a、在工作状态下 b、在标准状态下

5、常用流量

6、最小流量、最大流量

 a、在工作状态下

 b、在标准状态下(介质为气体时应该说明流量的标准状态)

7、工作压力(MPa)

 a、绝对压力 b、表压力

8、流体温度(℃):最高、最低、常用的温度

9、流体密度(kg/m3)

 a 、在工作状态下 b、在标准状态下(介质为气体时应该说明流量的标准状态)

10、流体粘度(Pa.s)

11、相对温度

12、气体成分

  容积百分比(用于二种以上的混合气体)

13、管道装置

  a、水平 b、自下而上

14、管道法兰

  a、按法兰标准规范,代号为提供法兰标准及型号 b、乙方设计供法兰图纸

注意

测量水和水蒸气须提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(12)、(13)

测量一般气体须提供(1)~(14)

测量一般溶液及油类须提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(10)、(13)、(14)

各项数据必须填写工艺设计的一个具体数值,请勿填写由大约多少的某一段范围

2.技术参数

名称

THLBD系列V锥流量计

被测介质

液体、气体(包括天然气)、蒸汽

测量管径

DN15-DN300

基本误差

±0.5%,±1.5%,±2.5%

量程比

10:1

工作压力

2.5MPa4.0 MPa6.3 MPa10.0 MPa16.0 MPa26.0 MPa42.0 MPa

被测介质温度

<550℃

直管段要求

上游0-3D,下游0-1D

供电电源

24V DC(需配差压变送器)

显示

8位LCD显示瞬时流量、累积流量(配流量积算仪)

输出信号

1)4-20mA DC流量信号

2)符合HART协议的输出信号

防爆性能

本安型IbIICT5

防护性能

IP65

3.安装要求

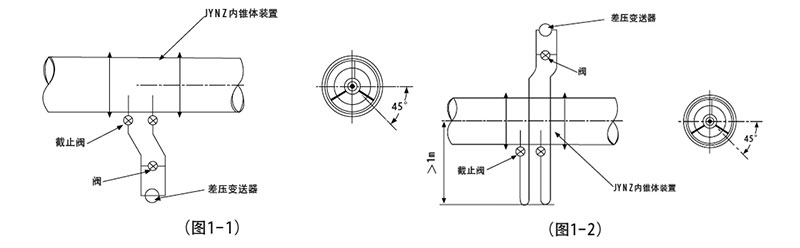

(1)测量液体流量

(a)差压变送器最好安装在内锥体装置的下方(图1.1),这样可以避免液体中气 体进入导压管和变送器中。

(b)如果变送器不得不安装在内锥体装置的上方(图1.2),为了减少液体中的气 体进入导压管内,应在内锥体装置和导压管之间装U型弯管,且弯头下端至少   低于管道中心1米。

(c)在水平或倾斜的管道上,如果将导压管装在内锥体装置的上半部,这样在导 压管内会积聚气体,如果装在内锥体装置的下半部,会使沉积物落入导压管   内。因此,导压管应自内锥体装置的水平中心线两端引出,或自水平向下小   于45度引出。

V锥流量计安装图

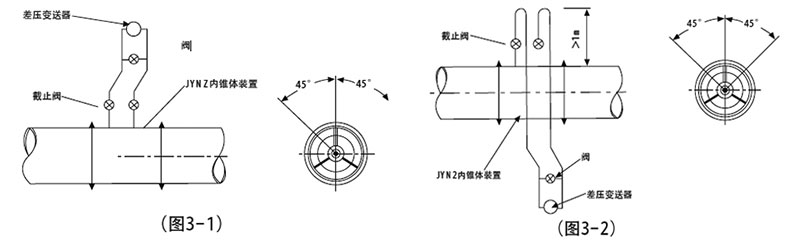

(2)测量蒸汽流量

(a)为了保证变送器不受蒸汽高温的影响,在变送器和内锥体装置之间必须安装 两个位于同一个高度的冷凝器,并在冷凝器、导压管和高、低压室内充满冷   凝水,避免高温对变送器的影响。

(b)差压变送器最好安装在内锥体装置的下方(图2.1),这样可以避免气体进入 导压管和变送器中。冷凝器应安装在尽量靠近内锥体装置处。

(c)如果差压变送器不得不安装在内锥体装置的上方(图2.2),应把冷凝器装在 高于差压变送器的地方。

(d)上述两种安装方法均在靠近变送器的地方装有阀,以供吹洗导压管。同时在 内锥体装置和次凝器之间的导压管上应加保温层。
