产品名称:脉冲涡轮流量计

产品型号:THLWGY系列

概述: 脉冲涡轮流量计 生产厂家是一种广泛应用于制药、食品、饮料等行业,作为计量... 防护等级 IP65 4.安装要求 ...

在线咨询

400-030-8002

详细信息

脉冲涡轮流量计生产厂家是一种广泛应用于制药、食品、饮料等行业,作为计量、配料、 控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢( 316L )制成,机芯部分使用特种材质,具有良好的防腐蚀、防锈能力。整表结构突破传统工艺,采用良好的防腐能力。大大提高了仪表的精确度和重复性。专J为制药、饮料行业设计,采用快装式连接结构,方便清洗。

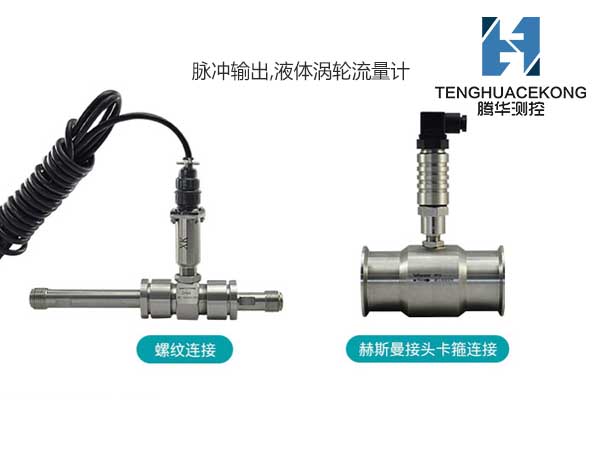

脉冲涡轮流量计

1.涡轮流量计特点

a、高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;

b、输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;

c、可获得很高的频率信号(3~4kHz),信号分辨力强;

d、范围度宽,中大口径可达1:20,小口径为1:10;

e、结构紧凑轻巧,安装维护方便,流通能力大;

f、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;

g、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

2.涡轮流量计的结构与工作原理

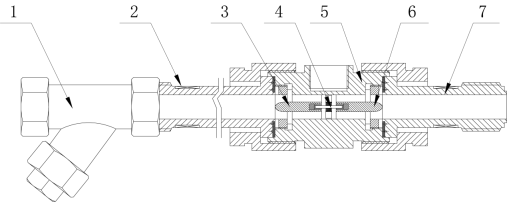

涡轮流量计结构图

1.过滤器 2.前直管段 3.前导流体 4.叶轮 5.传感器壳体 6.后导流体 7.后直管段

3.技术参数

名称

脉冲涡轮流量计

公称通径

DN4-DN200

适用介质

低粘度液体

精度等级

±1%、±0.5%

量程比

110115120

传感器材质

表体:304不锈钢,

叶轮:防腐ABS或优质铝合金,

转换器:铸铝

介质温度(℃)

-20~+110

环境温度

-30℃~+60℃

相对湿度

5%~95%

大气压力

86kpa106kpa

输出信号

脉冲频率信号,低电平≤0.8V高电平≥8V

两线制4~20mADC电流信号,

485通讯,

HART通讯

电源

外电源:24V DC

内电源:3.6V锂电池

消耗功率

外电源:<1W

内电源:<0.3mW锂电池可用二年以上

安装方式

法兰连接、卡箍连接、螺纹连接

防爆等级

基本型:非防爆产品,防爆型:ExdBT6

防护等级

IP65

4.安装要求

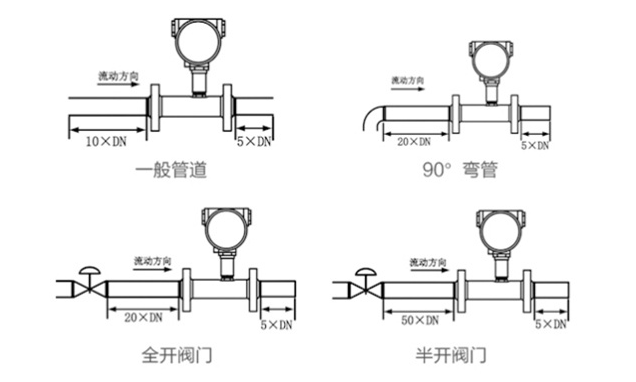

脉冲涡轮流量计安装图
