产品名称:一体式电磁流量计

产品型号:一体式电磁流量计
概述: 腾华测控 一体式电磁流量计 依据 JB/T9248—1999《电磁流量计》...仪表的正常运行,具体安装示范如下: 4.电气接地要求 ...
在线咨询17551723889
腾华测控一体式电磁流量计依据 JB/T9248—1999《电磁流量计》设计.适用于电导率大于 5μs/cm 导电液体的流量测量;是我公司采用国内外最新先进技术研制开发的全 智能流量计,其在测量精度,可靠性,稳定性,使用功能和寿命等方面迈出了很 大的一步,极大的区别于其他老式模拟型或非智能型电磁流量计.电磁流量计是 集智能化,小型轻量一体化,多功能,高精度,高可靠性为一体的流量计.电磁 流量计采用带背光宽温点阵型液晶显示器,所有显示都是中文,功能多而实用, 特别方便使用者操作, 减少其他类似电磁流量计的英文菜单所带来的不必要的麻 烦和错误.而且由于其独特的原理和性能使其可以做到现场免调试,安装方便. 电磁流量计交货快,价格低廉,维修方便,长期使用寿命在 15 年以上. 电磁流量计品种规格齐全:有测量管径小至 DN10 的小口径电磁流量计,有 IP68 全密封封装工艺的潜水型电磁流量计,有专门适合酸碱腐蚀环境的全不锈 钢防腐电磁流量计及分体型测量管径 DN1000 以上大管道的大口径电磁流量计.
1.一体式电磁流量计特点
a、抗干扰力强,几乎不受外界干扰
b、测量不受流体密度、粘度、温度、压力和电导率变化的影响
c、测量管内无阻流部件无压损、直管段要求低。
d、管道内无可动部件,无阻流部件,测量几乎没有负压压力损失
e、具有自检与自诊断功能
f、在现场可根据用户实际需求在线修改量程
2.技术参数
名称 | 电磁流量计 |
公称通径 | DN15-DN400 |
适用介质 | 导电液体 |
结构形式 | 一体型、分体型 |
流动方向 | 正反方向 |
最高流速 | 15m/s |
流体电导率 | ≥5uS/cm |
精度等级 | 0.5%、1.0% |
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46) |
工作压力 | DN10~DN80:4.0Mpa DN100~DN150:1.6Mpa ≥DN400:1.0Mpa特殊规格订货时请注明 |
介质温度 | ≤100℃、(被测介质大于120℃时,订货时请加以说明) |
信号电极和接地电极材料 | 316L、哈氏合金C、哈氏合金B、钛、钽、铂/铱台金、不锈钢涂覆碳化钨 |
传感器材质 | 碳钢、304不锈钢 |
防护等级 | IP65、IP68(需特殊定制) |
输出信号 | 全隔离0-10mA、4-20mA电流、脉冲、上下限报警 |
负载电阻 | 0-10mA是0-1.5KΩ、 4-20mA是0-750Ω |
消耗功率 | ≤15W |
电缆接口 | M18×1.5、M20×1.5 内螺纹 |
安装方式 | 法兰连接 |
通讯 | RS485通讯、Modbus、HART |
显示器显示 | 瞬时流量、流速、百分比、空管比、正.反向累积、报警显示 |
电源 | 220V AC 50HZ、24V DC |
励磁方式 | 双向恒流方波励磁 |

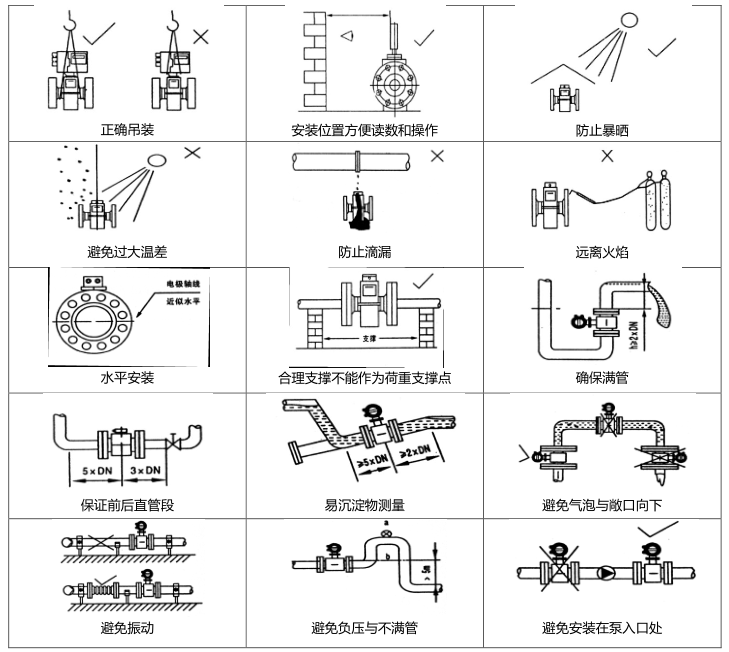

3.安装要求
电磁流量计属于精密仪表,现场安装需要严格要求以保证仪表的正常运行,具体安装示范如下:

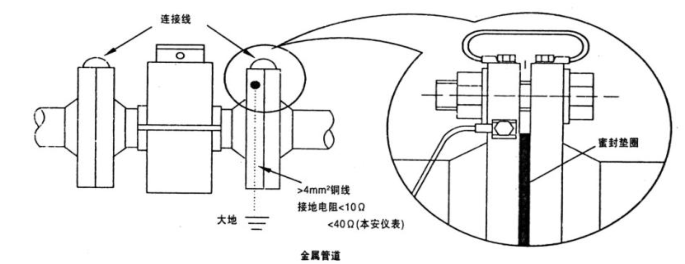

4.电气接地要求
