产品名称：螺纹式涡街流量计

产品型号：THLUGB系列

概述：螺纹式涡街流量计的测量方法基于流体力学中的卡门涡街原理。把一个旋涡发生... 1300～13000 4.涡街流量计安装要求 ...

在线咨询

17551723889

详细信息

螺纹式涡街流量计的测量方法基于流体力学中的卡门涡街原理。把一个旋涡发生体（如圆柱体、三角柱体等）垂直插在管道中,当流体经过旋涡发生体时会在其左右两侧交替产生旋涡,形成漩涡列,且左右两侧旋涡的旋转方向相反。这种旋涡列就称为卡门涡街。

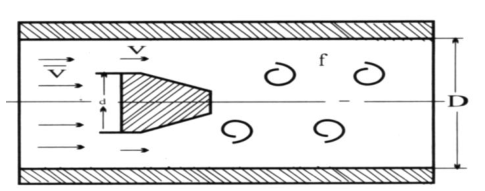

涡街流量计原理

1.螺纹式涡街流量计产品特点

a.无阻塞设计

整个传感器及接液部分采用不锈钢材质、结构简单、无可动件、尽可能的避免了容易出现故障的孔、缝隙和垫圈。

b.机械式抗震动处理

在抗震处理部分，本公司电路部分做了优化处理，尽量有效滤除因机械振动产生的振动频率。

c.简化故障处理

传感器与工艺过程隔离，安装简便、仪表系数恒定、数据重复性高、转换器与传感器具有良好的互衬性、维护过程方便快捷。

d.系统化稳定性

检测传感器不直接与被测介质接触，抗水锤设计、防雷击设计。外壳耐腐蚀耐脏；经过长时间的系统实验证明其产品性能稳定，使用寿命长、耐高温、可靠性高。

e.模拟及数字信号处理

转换器采用先进电路设计，可采用现场人工设置的模拟式以及具有自适应功能的数字式处理方式，无零点飘逸，精度高，测量范围宽，常用量程比为 8:1，最大达到 10：1.

2.涡街流量计技术参数

测量介质	气体、液体、蒸汽
执行标准	涡街流量传感器（JB/T 9249-1999)
检定规程	涡街流量计（JJG 1029-2007)
连接方式	卡装式、法兰式、螺纹
公称口径	DN15、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300
法兰标准	常规标准	GB/T9113-2000
	其他标准	国际管法兰标准	如德标DIN、美标ANSI、日标JIS
		国内管法兰标准	如化工部标准、机械部标准
检定条件	检定装置	音速喷嘴流量检定装置
精度等级	1.5级、1.0级
量程比	1:10
流速范围	液体：0.5～7m/s 气体：5～50m/s
仪表材质	304不锈钢，316不锈钢
温度范围	-25℃～100℃、-25℃～+280℃、-25℃～+320℃
压力等级	1.6MPa、2.5MPa、4.0MPa
输出信号	脉冲频率信号
	两线制4-20mA DC电流信号
	485通讯
供电电源	24V DC
防爆等级	基本型：非防爆产品，防爆型：Exd ⅡBT4
防护等级	IP65
环境条件	环境温度：-25℃～55℃ 相对湿度：5～90% 大气压力：86～106KPa

3.流量范围表

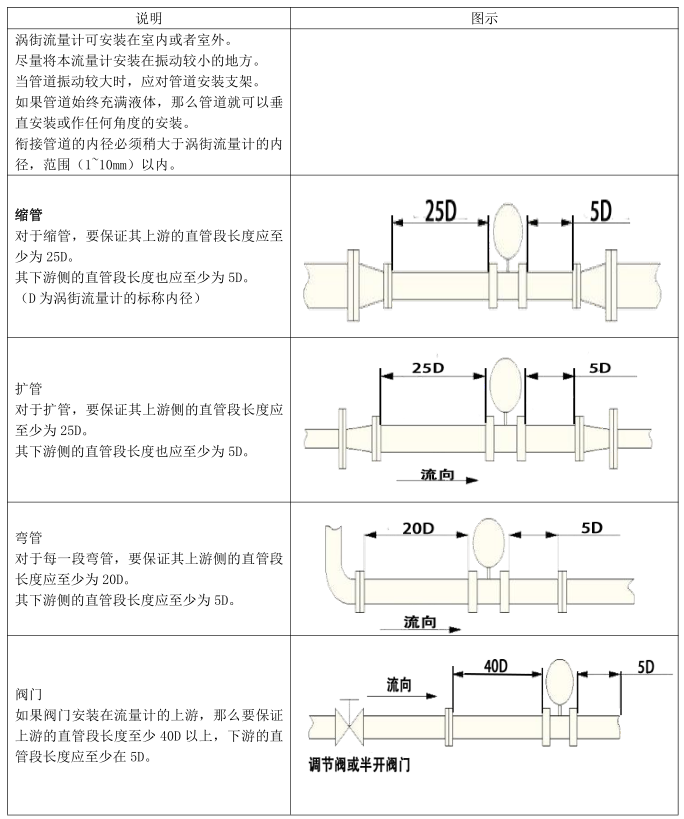

4.涡街流量计安装要求
