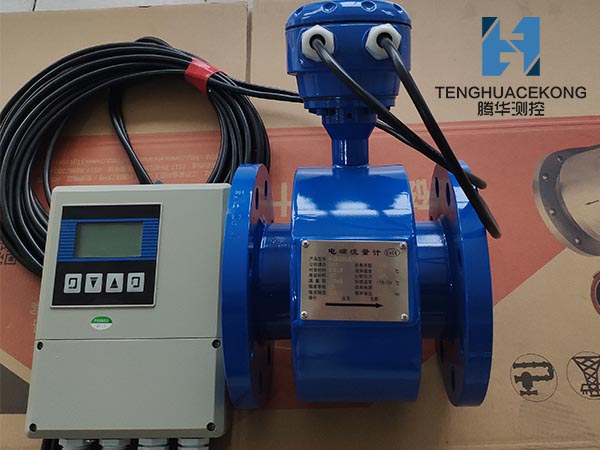

THLDE循环水电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μ S/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。

1.电磁流量计产品特点

1.1 产品特点

a)仪表结构简单、可靠，无可动部件，工作寿命长

b)无截流阻流部件，不存在压力损失和流体堵塞现象。

c)无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。

d)测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

e)采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合

可适应不同介质的需要。

f)全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量可达150：l。

g)全汉字菜单操作，使用方便，操作简单。

h)高清晰度背光LCD显示。

i)具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向

累积值，反向累积值及差值积算量。

j)输出方式：电流、频率双向输出功能和RS-485、MODBUS、HART接口。

k)采用SMD器件和表面安装(SMT)技术，电路可靠性高。

2.工作原理与结构特征

2.1 工作原理

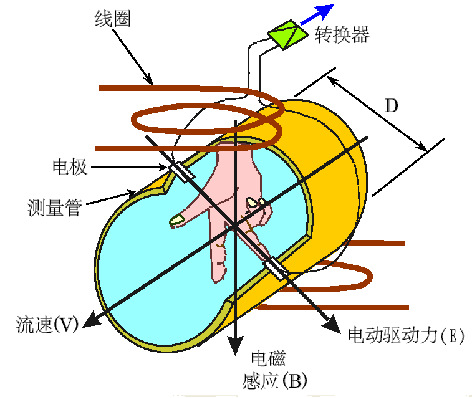

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

3.技术数据

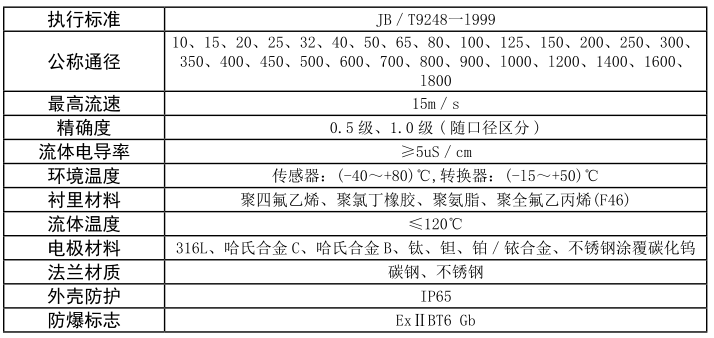

3.1 整机和传感器技术数据

3.2 转换器技术数据

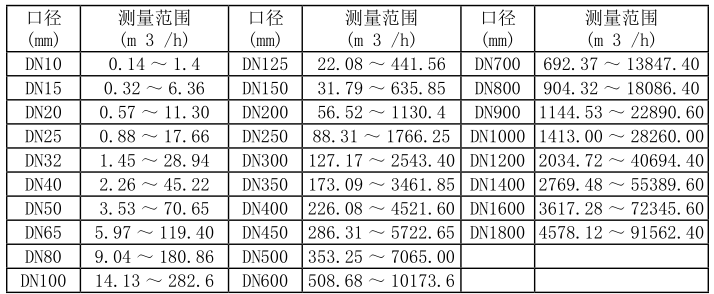

3.3 流量测量范围

4.安装与使用

4.1 对外部环境的要求

a．流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时须有隔热、通风的措施。

b．流量计最好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳曝晒，须有防潮和防晒措施。

C．流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。

d．为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。

e．流量计安装场所应避免有强磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。

4.2 对直管段的要求

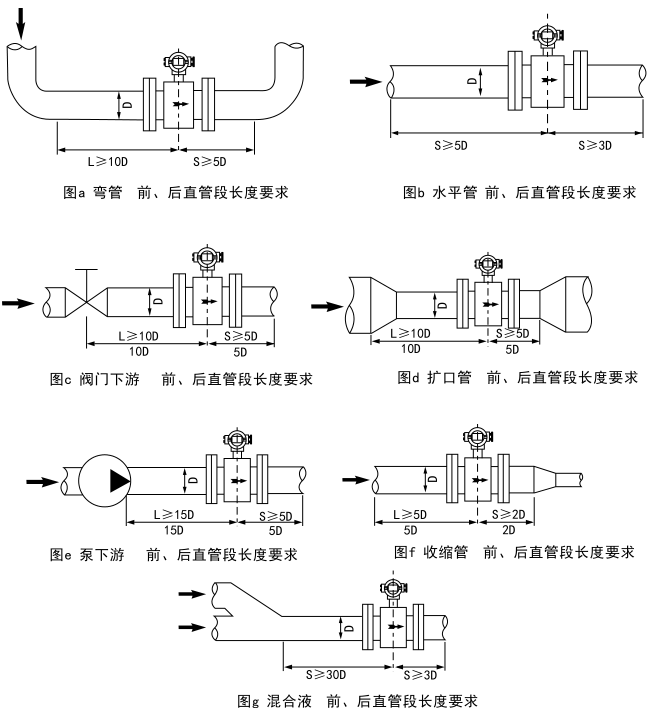

为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量精度(也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装
