产品名称:法兰式涡轮流量计

产品型号: THLWGY系列

概述: 法兰式涡轮流量计是叶轮式流量(流速)计的主要品种,叶轮式流量计还有风速计、...odbus协议) h、是否需要配对法兰(无配对法兰、碳钢、不锈钢) ...

在线咨询

17551723889

详细信息

法兰式涡轮流量计是叶轮式流量(流速)计的主要品种,叶轮式流量计还有风速计、水表等。TUF由传感器和转换显示仪组成,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。转子的转整(或转数)可用机械、磁感应、光电方式检出并由读出装置进行显示和传送记录。据称美国早在1886年即发布过第一个TUF专利,1914年的专利认为TUF的流量与频率有关。美国的第一台TUF是在1938年开发的,它用于飞行上燃油的流量测量,只是直至二战后因喷气发动机的液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的工业应用。

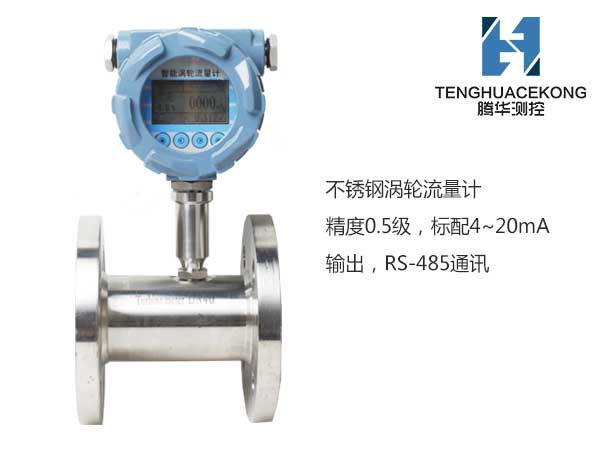

法兰式涡轮流量计

1.涡轮流量计优点

a、高精度,一般可达±1%R、±0.5%R;

b、重复性好,短期重复性可达0.05-0.2%;

c、流量范围宽,大口径可达1:20,小口径可达1:10;

d、适用高压测量;

e、结构紧凑轻巧,安装维护方便,流通能力大;

f、压力损失小;

g、有模拟标准信号、数字脉冲信号输出,也有RS484通讯输出,容易与计算机等数字系统配套使用;

2.技术参数

名称

液体涡轮流量计

公称通径

DN4-DN200

适用介质

低粘度液体

精度等级

±1%、±0.5%

量程比

110115120

传感器材质

表体:304不锈钢,

叶轮:防腐ABS或优质铝合金,

转换器:铸铝

介质温度(℃)

-20~+110

环境温度

-30℃~+60℃

相对湿度

5%~95%

大气压力

86kpa106kpa

输出信号

脉冲频率信号,低电平≤0.8V高电平≥8V

两线制4~20mADC电流信号,

485通讯,

HART通讯

电源

外电源:24V DC

内电源:3.6V锂电池

消耗功率

外电源:<1W

内电源:<0.3mW锂电池可用二年以上

安装方式

法兰连接、卡箍连接、螺纹连接

防爆等级

基本型:非防爆产品,防爆型:ExdBT6

防护等级

IP65

3.流量范围

仪表口径

mm

正常流量范围

m3/h

扩展流量范围

m3/h

常规耐受压力

MPa

制耐压等级(MPa

(法兰连接方式)

DN4

0.04~0.25

0.04~0.4

6.3

121625

DN6

0.1~0.6

0.06~0.6

6.3

121625

DN10

0.2~1.2

0.15~1.5

6.3

121625

DN15

0.6~6

0.4~8

6.32.5(法兰)

4.06.3121625

DN20

0.8~8

0.45~9

6.32.5(法兰)

4.06.3121625

DN25

1~10

0.5~10

6.32.5(法兰)

4.06.3121625

DN32

1.5~15

0.8~15

6.32.5(法兰)

4.06.3121625

DN40

2~20

1~20

6.32.5(法兰)

4.06.3121625

DN50

4~40

2~40

2.5

4.06.3121625

DN65

7~70

4~70

2.5

4.06.3121625

DN80

10~100

5~100

2.5

4.06.3121625

DN100

20~200

10~200

1.6

4.06.3121625

DN125

25~250

13~250

1.6

2.54.06.31216

DN150

30~300

15~300

1.6

2.54.06.31216

DN200

80~800

40~800

1.6

2.54.06.31216

4.选型须知

a、介质及成分

b、流量范围,正常流量(确认流量单位)

c、温度范围,正常温度

d、压力范围,正常压力

e、连接方式(法兰、螺纹、卡箍)

f、供电电源(24v、12v、电池供电)

g、信号输出方式(二线制4~20ma、三线制4~20ma、频率/脉冲、RS485modbus协议)

h、是否需要配对法兰(无配对法兰、碳钢、不锈钢)
