产品名称:无线电磁流量计

产品型号:无线电磁流量计

概述: 无线电磁流量计 采用特殊设计的传感器励磁系统和高性能锂电池供电系统,并采...内径) b、工艺管与流量计需同心,同轴偏差不大于0.05DN ...

在线咨询

400-030-8002

详细信息

无线电磁流量计采用特殊设计的传感器励磁系统和高性能锂电池供电系统,并采用了16位嵌入式超微功耗处理器,全数字量信号处理,具有工作稳定、测量精度高、抗干扰能力强等特点,实现自动双向流量测量,现场瞬时流量、正反向累计总量显示,自诊断故障报警和GSM/GPRS数据无线远传等功能,用户通过强大的GSM/GPRS远程监控管理软件系统可实现流量数据的无线远传、存储等功能。

电磁流量计厂家

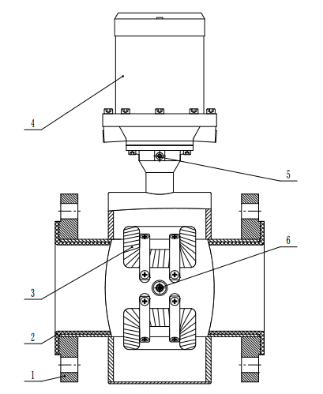

1.结构及组成



1.壳体  2.衬里  3. 励磁线圈  4.转换器  5.接地螺钉 6.电极


2.电磁流量计特点

a.仪表结构简单、可靠,无可动部件,工作寿命长。

b.无截流阻流部件,不存在压力损失和流体堵塞现象。

c.无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统。

d.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

e.传感器与表头连接处单独设计的密封件,可防止外界湿气从连接处进入表头和传感器。

f.励磁线及电极线均采用优质的单芯屏蔽线,可降低干扰,提高信号的洁净度,从而提高测量精度。

g.测量流量范围宽。

3.产品参数



无线电磁流量计

公称通径

DN10-DN400

结构形式

一体型、分体型(GPRS)

最高流速

15m/s

流体电导率

≥5uS/cm

精度等级

1.0 级

衬里材料

聚四氟已烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46)

额定压力

4.0Mpa、1.6Mpa、1.0Mpa

最高流体温度

体型

70℃

分离型

聚四氟乙烯衬里

100℃;150℃(需特殊订货)

氯丁橡胶衬里

80℃;l20℃(需特殊订货)

聚氯酯衬里

80℃

聚全氟乙丙烯(F46)

100℃;150℃(需特殊订货)

聚氟合乙烯(Fs)

80℃

信号电极和接地电极材料

316

传感器材质

碳钢304不锈钢

外壳防护

IP68

输出信号

GPRS   RS485(Modbus协议)

显示器显示

瞬时流量、流速、百分比、空管比、正.反向累积、报警显示、秒计时器、电池电量指示

电源

3.6V锂电池

励磁方式

低频脉冲直流励磁

4.安装要求

4.1 通用要求

a、为了安装、维护、保养方便,在流量计周围需保留足够的空间

b、避免流量计安装在温度变化很大或受到设备高温辐射的场所

c、流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置

d、避免流量计安装在含有腐蚀性气体的环境中

e、避免流量计安装在有强振动源、强磁场的场所

4.2 工艺管要求

a、 上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)

b、工艺管与流量计需同心,同轴偏差不大于0.05DN

无线电磁流量计安装要求
