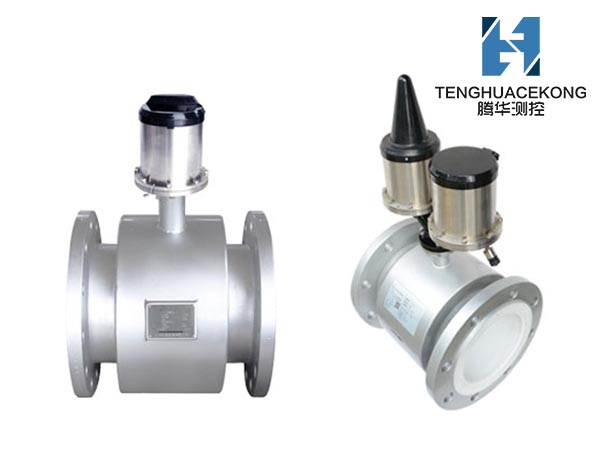

产品名称:水表电磁流量计

产品型号:水表电磁流量计
概述: 水表电磁流量计是专为水工业设计,满足城市供水及水资源管理系统(RTU),提... b、工艺管与流量计需同心,同轴偏差不大于0.05DN ...
在线咨询17551723889
水表电磁流量计是专为水工业设计,满足城市供水及水资源管理系统(RTU),提供信息管理服务,确保准确的水费计算,广泛应用于现场无电源供应的场所,如:城市供水、污水处理、水利工程等水资源管理行业。
1.水表电磁流量计产品特点
a.仪表结构简单、可靠,无可动部件,工作寿命长。
b.无截流阻流部件,不存在压力损失和流体堵塞现象。
c.无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统。
d.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。
e.传感器与表头连接处单独设计的密封件,可防止外界湿气从连接处进入表头和传感器。
f.励磁线及电极线均采用优质的单芯屏蔽线,可降低干扰,提高信号的洁净度,从而提高测量精度。
g.测量流量范围宽。
2.技术参数
名 称 | 水表型电磁流量计 | ||
公称通径 | DN10-DN400 | ||
结构形式 | 一体型、分体型(GPRS) | ||
最高流速 | 15m/s | ||
流体电导率 | ≥5uS/cm | ||
精度等级 | 0.5 级 | ||
衬里材料 | 聚四氟已烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46) | ||
额定压力 | 4.0Mpa、1.6Mpa、1.0Mpa | ||
最高流体温度 | 一体型 | 70℃ | |
分离型 | 聚四氟乙烯衬里 | 100℃;150℃(需特殊订货) | |
氯丁橡胶衬里 | 80℃;l20℃(需特殊订货) | ||
聚氯酯衬里 | 80℃ | ||
聚全氟乙丙烯(F46) | 100℃;150℃(需特殊订货) | ||
聚氟合乙烯(Fs) | 80℃ | ||
信号电极和接地电极材料 | 316 | ||
传感器材质 | 碳钢、304不锈钢 | ||
外壳防护 | IP68 | ||
输出信号 | GPRS RS485(Modbus协议) | ||
显示器显示 | 瞬时流量、流速、百分比、空管比、正.反向累积、报警显示、秒计时器、电池电量指示 | ||
电源 | 3.6V锂电池 | ||
励磁方式 | 低频脉冲直流励磁 |
3.流量范围
口径 | 测量范围 | 口径 | 测量范围 |
(mm) | (m 3 /h) | (mm) | (m 3 /h) |
DN10 | 0.14 ~ 1.40 | DN125 | 22.08~ 441.56 |
DN15 | 0.32 ~ 6.36 | DN150 | 31.79~ 635.85 |
DN20 | 0.57~ 11.30 | DN200 | 56.52-1130.4 |
DN25 | 0.88~ 17.66 | DN250 | 88.31-1766.25 |
DN32 | 1.45~ 28.94 | DN300 | 127.17-2543.4 |
DN40 | 2.26~ 45.22 | DN350 | 173.09-3461.85 |
DN50 | 3.35~ 70.65 | DN400 | 226.08-4521.60 |
DN65 | 5.97~ 119.40 | ||
DN80 | 9.04~ 180.86 | ||
DN100 | 14.13 ~ 282.60 |
4.衬里和电极选择
4.1电磁流量计衬里选择
衬里材料 | 主要性能 | 适用范围 |
聚四氟乙烯 聚全氟乙丙烯 | 1.是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸的王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。 2.耐磨性能不如聚氨酯橡胶 3.抗负压能力不如聚氯丁橡胶 | 1.浓酸、碱等强腐蚀性介质 2.卫生类介质 |
聚氯丁橡胶 | 1.有极好的弹性、高度的扯断力,耐磨性能好 2.耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀 | 水、污水、弱磨损性的泥浆矿浆
|
聚氨酯橡胶 | 1.耐磨性能极强 2.耐腐蚀性能较差 | 中性强磨损的矿浆、煤浆、泥浆 |
4.2电磁流量计电极选择
电极材料 | 耐腐及耐磨性能 |
不锈钢 00Crl7Nil4Mo 00Crl7Nil4Mo | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域。 |
哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。 |
哈氏合金C | 能耐非氧化性酸,如硝酸、混酸或铬酸的混合介质的腐蚀,也耐氧化性盐类或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。 |
钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀。 |
钽 | 具有优良的耐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质。在碱中不耐腐。 |
铂/铱合金 | 几乎能耐一切化学介质,但不适用于王水的铵盐 |
不锈钢碳化钨 | 用于无腐蚀性,强磨损性的介质 |

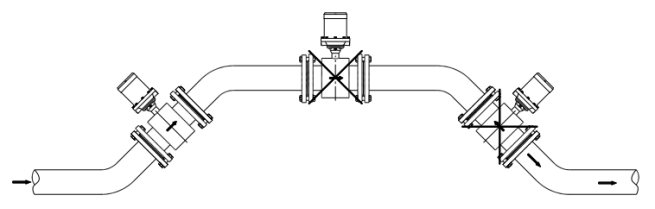

5.安装要求
5.1 通用要求
a、为了安装、维护、保养方便,在流量计周围需保留足够的空间
b、避免流量计安装在温度变化很大或受到设备高温辐射的场所
c、流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置
d、避免流量计安装在含有腐蚀性气体的环境中
e、避免流量计安装在有强振动源、强磁场的场所
5.2 工艺管要求
a、 上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)
b、工艺管与流量计需同心,同轴偏差不大于0.05DN
