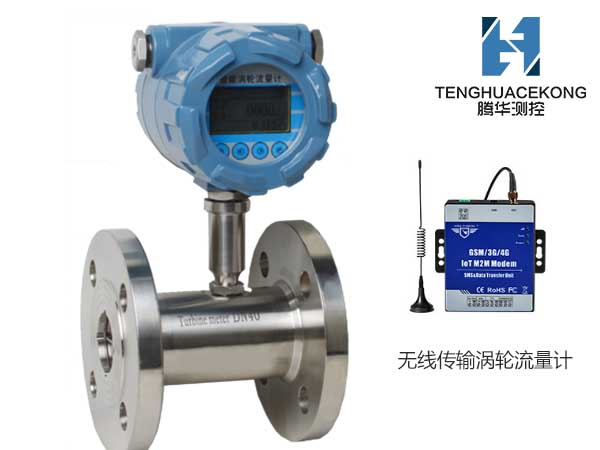

产品名称:无线远传涡轮流量计

产品型号:THLWGY系列
概述: 无线远传涡轮流量计(以下简称TUF)是叶轮式流量(流速)计的主要品种,叶轮...雨淋的措施。 c.若被测液体含有气体,则应在传感器上游安装消气器。 ...
在线咨询17551723889
无线远传涡轮流量计(以下简称TUF)是叶轮式流量(流速)计的主要品种,叶轮式流量计还有风速计、水表等。TUF由传感器和转换显示仪组成,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。转子的转整(或转数)可用机械、磁感应、光电方式检出并由读出装置进行显示和传送记录。据称美国早在1886年即发布过第一个TUF专利,1914年的专利认为TUF的流量与频率有关。美国的第一台TUF是在1938年开发的,它用于飞行上燃油的流量测量,只是直至二战后因喷气发动机的液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的工业应用。如今,它已在石油、化工、科研、国防、计量各部门中获得广泛应用。
1.涡轮流量计工作原理
当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期地改变磁电转换器的磁阻值。检测线图中的磁通随之发生周期性变化,产生周期性的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。
2.产品特点
a.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
b.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
c.就地显示,瞬时流量加量能流量
d.输出脉冲频率信号,4-20mA,485通讯
e.可获得很的频率信号(3~4kHz),信号分辨力强;
f.范围度宽,中大口径可达1:20,小口径为1:10;
g.结构紧凑轻巧,安装维护方便,流通能力大;
h.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
i.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
3.技术参数
名称 | 涡轮流量计 |
测量介质 | 低粘度液体 |
仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 |
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接 | |
精度等级 | ±1%、±0.5%、±0.2%(需特制) |
量程比 | 1:10;1:15;1:20 |
仪表材质 | 304不锈钢、316(L)不锈钢等 |
被测介质温度(℃) | -20~+110℃ |
环境条件 | 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa |
输出信号 | 传感器:脉冲频率信号,低电平≤0.8V高电平≥8V |
变送器:两线制4~20mADC电流信号 | |
485通讯 | |
HART通讯 | |
供电电源 | 传感器:+12VDC、+24VDC(可选) |
变送器:+24VDC | |
现场显示型:仪表自带3.6V锂电池 | |
信号传输线 | STVPV3×0.3(三线制),2×0.3(二线制) |
传输距离 | ≤1000m |
信号线接口 | 基本型:豪斯曼接头,防爆型:内螺纹M20×1.5 |
防爆等级 | 基本型:非防爆产品,防爆型:ExdⅡBT6 |
防护等级 | IP65 |

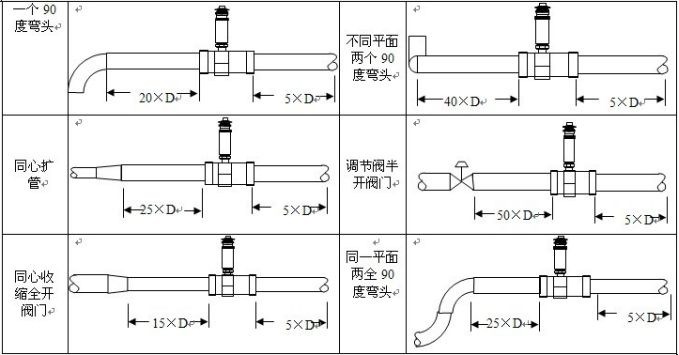

4.安装要求
a.传感器应安装在便于维修,管道无振动、无强电磁干扰与热辐射影响的场所。
b.传感器安装在室外时,应有避免直射阳光和防雨淋的措施。
c.若被测液体含有气体,则应在传感器上游安装消气器。
