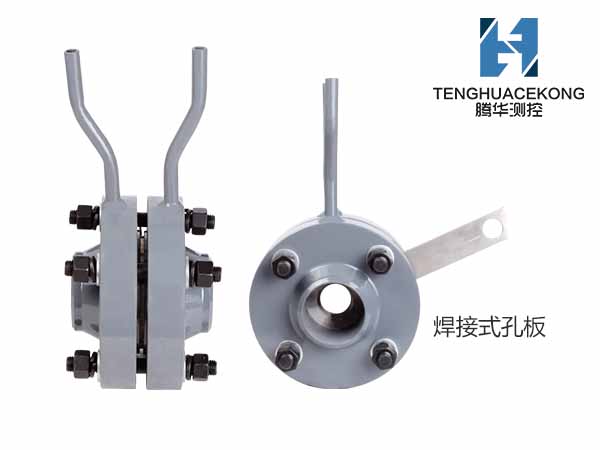

气体孔板流量计、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板产生的压差，由变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。

1.孔板流量计的结构特点

1.1、环室取压标准孔板：

属标准孔板。由于实现了环室取压，提高了测量精度，缩短了安装时所需最小直线管段长度，可在各部门普遍应用。

1.2、角接单独钻孔取压标准孔板：

属标准孔板。当管径在400毫米以上时，多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔板或非标准的圆缺孔板等。

1.3、法兰取压标准孔板：

属标准孔板。它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各1 时（25.4mm）处，炼油系统普遍采用此种形式。

1.4、径距取压标准孔板：

属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端面为管道内径之半的地方。

1.5、小口径孔板：

属非标准孔板。用于测量10毫米至50毫米管径内流体的测量。

1.6、双重孔板：

是由相互按一定距离安装在直管道中的两块标准孔板组成。依流束方向而言，前面的孔板称为辅孔板，后面的孔板称为主孔板，辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度流体的流量测量。

1.7、圆缺孔板：

属非标准孔板，适用于脏污的、或有气泡析出的、或含有固体微粒的流体流量的测量，其测量精度较低。

1.8、锥形入口孔板：

属非标准孔板。圆形锥与中心线夹角呈45°，这种锥形入口孔板能适用于雷诺数很低的场合，但管道尺寸不得小于25毫米。

2.技术参数

公称通径:DN25～DN1000（mm）

精度:±1.5%FS

量程比:标准1∶3;扩展1∶5

工作压力:≤42.0MPa

介质温度:-40℃-450℃

介质粘度:≤30CP（相当于重油）

β值:0.2-0.8

连接方式:法兰式、夹装式、焊接式

取压方式:环室取压、法兰取压、角接钻孔取压、径距取压

安装方式:水平或垂直

供电电源：24V DC（需配差压变送器）

显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）

输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号

防爆性能：本安型IbIICT5

防护性能：IP65

3.孔板流量计选型要求

1.管道口径：管径、壁厚

2.测量介质

3.介质温度(℃)

4.介质工作压力（MPa）：最大压力、正常压力、最小压力

5.介质工作流量（Nm3/h）：最大流量、正常流量、最小流量

6.介质粘度(mPa.s)

7.介质密度(kg/m3)

8.取压方式
