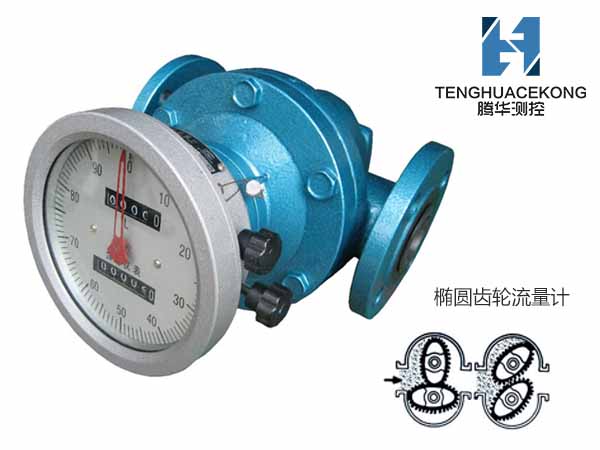

产品名称:椭圆齿轮流量计

产品型号:THLC系列
概述: 椭圆齿轮流量计的工作原理是液体推动一对椭圆齿轮转动;每个腔体的容积是固定体...齿轮流量计技术参数 3.安装示意图 ...
在线咨询17551723889
详细信息
椭圆齿轮流量计的工作原理是液体推动一对椭圆齿轮转动;每个腔体的容积是固定体积;齿轮转速引出,传感器发出同步脉冲计数,椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后,再配以电显示仪表可实现远传只是瞬时流量或累积流量。
典型应用:椭圆齿轮流量计主要用于测量高粘度的介质,产品广泛应用于石油、石化、天然气、化工、造纸等行业,用于测量小管径的微小流量计量。
1.产品特点
a、口径从10~200mm;
b、外壳材质有多种供选择:铸铁、铸钢、不锈钢等;
c、轴承材质有多种供选择:铸铁、铸钢、不锈钢等;
d、轴的材质:铸钢、不锈钢;
e、O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择;
f、量程比10:1;
g、精度为±0.5%、0.2%三种,重复性±0.03%;
h、粘度最高可达3000CP;
i、压力等级最高可达6.4MPa;
j、耐温等级最高可达-10~200℃。

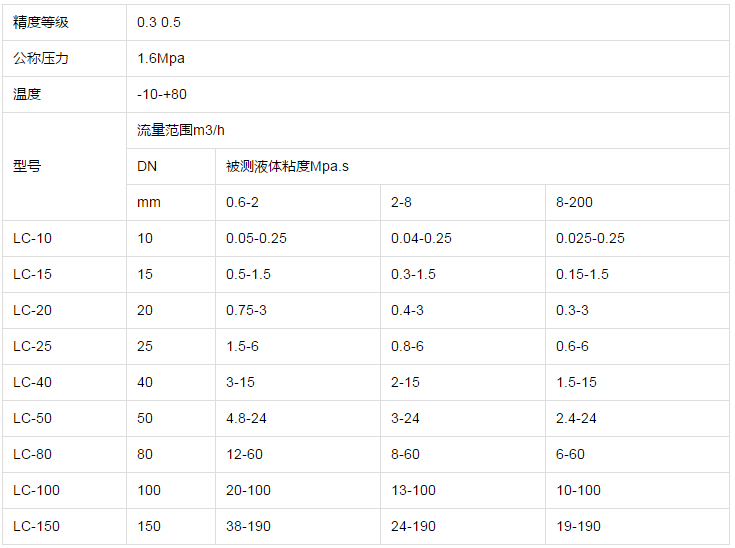

2.椭圆齿轮流量计技术参数

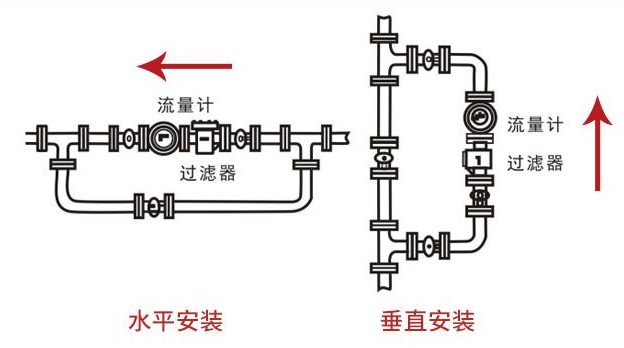

3.安装示意图
