产品名称:热量表电磁流量计

产品型号:热量表电磁流量计

概述: 热量表电磁流量计 是一种测量热变换系统中载热流体所释放的热量的计量仪表。...0 4.安装要求 ...

在线咨询

400-030-8002

详细信息

热量表电磁流量计是一种测量热变换系统中载热流体所释放的热量的计量仪表。它使用了高精度、高可靠性电磁流量计作为流量测量,采用了高精度、高稳定性的铂金热电阻作为温度测量,使该热能表具有非常优异的测量性能。可广泛应用于民用住宅小区、写字楼和企事业单位集中供热、供暖、空调等热量的计量。

电磁式热量表

1.电磁热量表产品特点

a.测量精度高,运用稳定可靠,性能优良。

b.测量精度不受流体粘度、密度、压力、流体分布等参数变化的影响

c.测量管里无阻力部件、无压损、不受恶劣水质的影响

d.多种衬里,多种电极的选择

e.测量流量范围宽

f.大屏幕液晶背光显示,在强光和无光情况下均可清晰读数

g.语言可显示中文和英文

h.液晶屏显示瞬时流量、瞬时热量、累积流量、累积热量、进水温度、出水温度、温差、流量流速

i.采用温度变化的热焓修正法,保证在不同水温下的精准计量

j.具有RS485、Modbus、HART通讯

k.数据自动存储

l.220V AC、24V DC供电。

2.技术参数

名称

电磁热量表

公称通径

DN10-DN400

结构形式

一体型、分体型

最高流速

15m/s

流体电导率

≥5uS/cm

精度等级

0.5 级、1.0 级 ( 随口径区分 )

衬里材料

聚四氟烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46)

额定压力

4.0Mpa、1.6Mpa、1.0Mpa

最高流体温度

体型

70℃

分离型

聚四氟乙烯衬里

100℃;150℃(需特殊订货)

氯丁橡胶衬里

80℃;l20℃(需特殊订货)

聚氯酯衬里

80℃

聚全氟乙丙烯(F46)

100℃;150℃(需特殊订货)

信号电极和接地电极材料

316L、哈氏合金B、哈氏合金C

传感器材质

碳钢304不锈钢

外壳防护

IP65IP68(需特殊定制)

输出信号

脉冲、频率

电缆接口

G1/2 内螺纹

通讯

RS485通讯(Modbus协议)、HART

显示器显示

瞬时流量、瞬时热量、累积流量、累积热量、流速、进水温度、出水温度、温度差

电源

220V AC  50HZ、24V DC

励磁方式

双向恒流方波励磁

3.流量范围

口径

测量范围

口径

测量范围

(mm)

(m 3 /h)

(mm)

(m 3 /h)

DN10

0.14 ~ 1.40

DN125

22.08~ 441.56

DN15

0.32 ~ 6.36

DN150

31.79~ 635.85

DN20

0.57~ 11.30

DN200

56.52 ~ 1130.4

DN25

0.88~ 17.66

DN250

88.31 ~ 1766.25

DN32

1.45~ 28.94

DN300

127.17~ 2543.40

DN40

2.26~ 45.22

DN350

173.09~ 3461.85

DN50

3.35~ 70.65

DN400

226.08~ 4521.60

DN65

5.97~ 119.40



DN80

9.04~ 180.86



DN100

14.13 ~ 282.60



4.安装要求

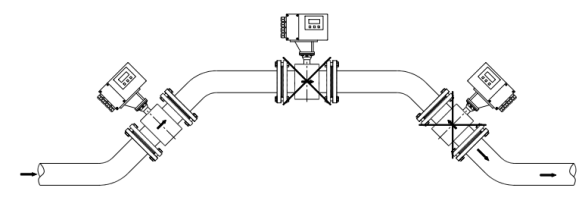

电磁热量表安装图

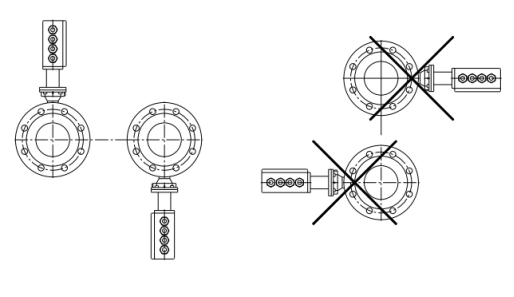

电磁热量表安装图

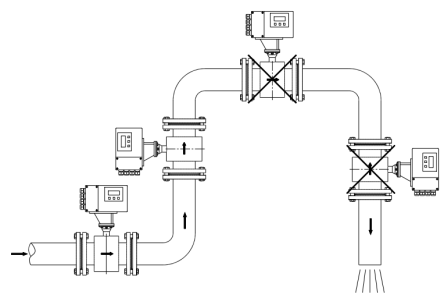

电磁热量表安装图
