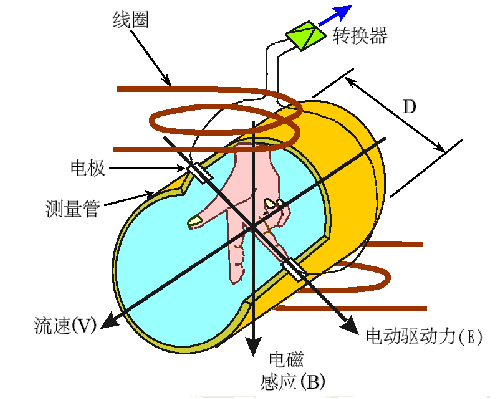

高压电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

1.高压电磁流量计特点

a)无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。

b)测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

c)采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合

可适应不同介质的需要。

d)仪表结构简单、可靠，无可动部件，工作寿命长

e)无截流阻流部件，不存在压力损失和流体堵塞现象。

2.技术参数

3.电磁流量计常见故障分析

3.1调试期故障

　　调试期待故障一般出现在仪表安装调试阶段，一经排除，在以后相同条件下不会再出现。常见的调试期故障通常由安装不妥、环境干扰以及流体特性影响等原因引起。

　　a)安装方面

　　通常是电磁流量传感器安装位置不正确引起的故障，常见的如将传感器安装在易积聚气体的管系最高点；或安装在自上而下的垂直管上，可能出现排空；或传感器后无背压，流体直接排入大气而形成测量管内非满管。

　　b)环境方面

　　通常主要是管道杂散电流干扰，空间强电磁波干扰，大型电机磁场干扰等。管道杂散电流干扰通常采取良好的单独接地保护就可获得满意结果，但如遇到强大的杂散电流(如电解车间管道，有时在两电极上感应的交流电势峰值Vpp可高达1V)，尚需采取另外措施和流量传感器与管道绝缘等。空间电磁波干扰一般经信号电缆引入，通常采用单层或多层屏蔽予以保护。

　　c)流体方面

　　被测液体中含有均匀分布的微小气泡通常不影响电磁流量计的正常工作，但随着气泡的增大，仪

　　表输出信号会出现波动，若气泡大到足以遮盖整个电极表面时，随着气泡流过电极会使电极回路瞬间断路而使输出信号出现更大的波动。

　　低频方波励磁的电磁流量计测量固体含量过多浆液时，也将产生浆液噪声，使输出信号产生波动。

　　测量混合介质时，如果在混合未均匀前就进入流量传感进行测量，也将使输出信号产生波动。

　　电极材料与被测介质选配不当，也将由于化学作用或极化现象而影响正常测量。应根据仪表选用或有关手册正确选配电极材料。

3.2运行期故障

　　运行期故障是电磁流量计经调试并正常运行一段时期后出现的故障，常见的运行期故障一般由流量传感器内壁附着层、雷电打击以及环境条件变化等因素引起。

　　a)传感器内壁附着层

　　由于电磁流量计常用来测量脏污流体，运行一段时间后，常会在传感器内壁积聚附着层而产生故障。这些故障往往是由于附着层的电导率太大或太小造成的。若附着物为绝缘层，则电极回路将出现断路，仪表不能正常工作；若附着层电导率显著高于流体电导率，则电极回路将出现短路，

　　仪表也不能正常工作。所以，应及时清除电磁流量计测量管内的附着结垢层。

　　b)雷电打击

　　雷击容易在仪表线路中感应出高电压和浪涌电流，使仪表损坏。它主要通过电源线或励磁线圈或传感器与转换器之间的流量信号线等途径引入，尤其是从控制室电源线引入占绝大部分。

　　c)环境条件变化

　　在调试期间由于环境条件尚好(例如没有干扰源)，流量计工作正常，此时往往容易疏忽安装条件(例如接地并不怎么良好)。在这种情况下，一旦环境条件变化，运行期间出现新的干扰源(如在流量计附近管道上进行电焊，附近安装上大型变压器等)，就会干扰仪表的正常工作，流量计的输出输出信号就会出现波动。
