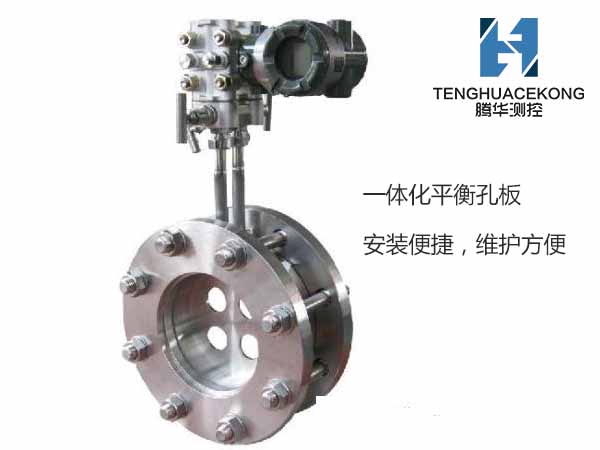

多孔孔板流量计（又称平衡流量计）是按国标GB2624在标准孔板和流动调整器的基础上研发的一种新型节流式流量传感器。多孔孔板用于安装在各种扰动的下游，以最短的直管段敷设提供卓越的性能。

1.多孔孔板流量计产品特点

a.耐脏污不易堵

b.量程比宽，量程比为10:1

c.可测复杂工况介质

d.直管段要求低，一般为前3D后1D，最小可以小于0.5D。

e.长期稳定性好，整个仪表无可动部件，因此可以长期保持稳定性。

f.可测高温高压介质，工作温度可达850℃，工作压力可达42MPa。

g.可直接替换孔板，很适合全厂能源计量改造中将孔板改为平衡流量计。

h.线性度高、重复性好 ，流场稳定性大大提高，使线性度比标准孔板提升了5～10倍。

2.技术参数

1.管径范围: DN15~DN1000（大口径也可以做到）

2.精度: ±0.3%、±0.5%、±1%;

3.直管段要求: 0.5D~2D;

4.永久压损: 孔板的1/3~1/4;

5.量程比: 10:1，合适的工况数据可以做到更宽;

6.重复性: 0.1%;

7.雷诺数范围: Re 200~107;

8.β范围: 0.25~0.9;

9.温度范围: 金属管道能承受的温度，最高可达850℃;

10.压力范围: 金属管道能承受的压力，最高可达42MPa;

11.耐脏污: 特殊的设计和计算;

12.测量双向流：平衡流量计左右完全对称。

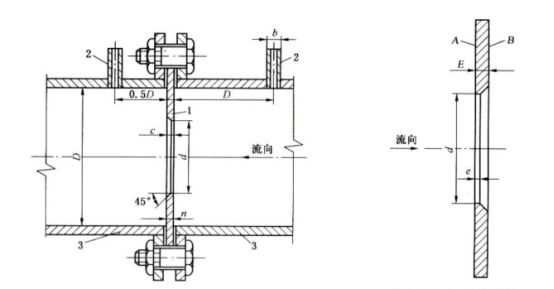

3.安装指导

1.气体取压口最好在管道上部；液体取压口在侧面以下但不要在正下方，沉积颗粒会堵着取压口的；蒸汽的话取压口在管道侧面；

2.孔板方向不要弄错了，标“+”的为正向，“-”为负向，“+”是迎着流体过来的方向。

3.正负取压口引出的导压管在任何情况下都要保持平行；

4.孔板一般都要配合差压变送器用的，导压管与差压变送器连接时要注意正负压不要装反，“H”为正，“L”为负；

5.测气体的话差压装置建议放在管道上方，液体的话放在管道下部，测蒸汽嘛如果有配冷凝罐的话，应当保持冷凝罐在同一水平面高度上。

6.直管段要求了，按计算书计算出安装孔板时要求的前后直管段长度，通常为前20D后10D来装（D是指孔板的口径）节流装置。
