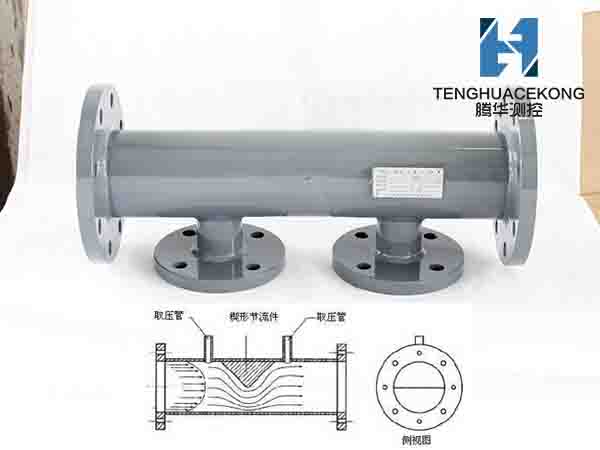

楔形流量计一种新型节流差压式流量测量仪表，它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量，在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。 楔形流量计主要用于高粘度重油、渣油、柴油、机油等、工业煤气、焦炉煤气、高炉煤气、发生炉煤气、城市煤气、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。

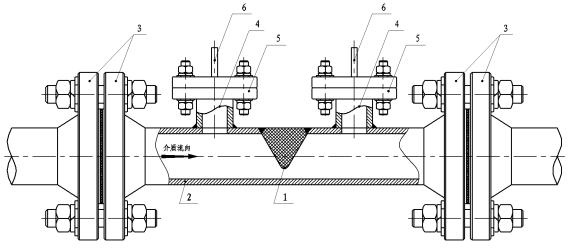

1.楔形流量计产品结构

1.楔形块；2.测量导管；3.连接法兰；4.取压导管；5.取压法兰；6.双法兰隔膜差压变送器

2.楔形流量计产品特点

a.特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量;

b.永久压损比孔板小;

c.楔形件结构设计特殊，有导流作用，防堵塞;

d.具有流体粘度变化、温度变化、密度变化等补偿功能;

e.抗振动、抗冲击、抗脏污、抗腐蚀;

f.具有双向流量测量功能;

g.重复性好、测量精度高，逐一水校后出厂，精度可达±0.5%

h.楔形流量计结构简单、牢固、高可靠性，安装方便，运行维护费用低;

i.无运动部件、耐磨损，长期使用时不需要重新标定。

j.可测量腐蚀性介质，由于差压测量是采用隔膜式的双法兰差压变送器，腐蚀性介质不能进入导压管和差压变送器，所以只要用耐腐蚀材料加工楔形节流件，就能保证仪表对腐蚀性介质进行测量。

3.技术参数

4.选型参数表
