产品名称:热水电磁流量计

产品型号:THLDE系列

概述: THLDE 热水电磁流量计 (Electromagnetic Flowme...率约 100~5005µS/cm) 3.热水电磁流量计安装图示 ...

在线咨询

17551723889

详细信息

THLDE热水电磁流量计(Electromagnetic Flowmeter,简称 EMF)是 20 世纪 50~60 年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是应用电磁感应原理,根据导电流体通过外夹磁场时感生的电动势来测量导电流体流量的一种仪表。

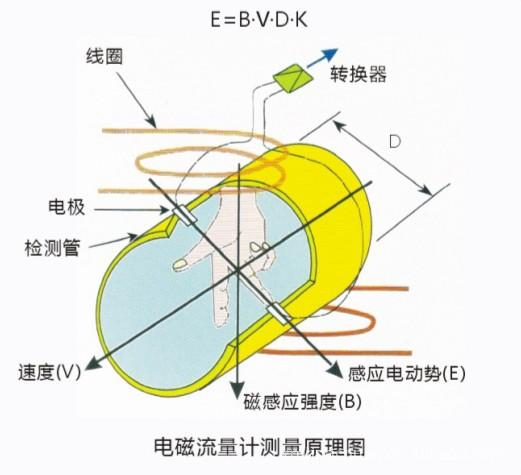

热水电磁流量计原理

1.电磁流量计具有以下特点

a.不受流体密度、粘度、温度、压力和电导率变化的影响,线性测量原理能实现高精度测量;

b.测量管内无阻流及活动部件,压力损失小,因此不会造成额外的能量损失,也不会造成堵塞,节能效果显

著,特别适宜液固两相流介质,如污水、泥浆、矿浆、纸浆等的测量。

c.安装要求低,前直管段只要求 5D,后直管段为 2D(D 为所选仪表的内直径)

d.公称通径 DN3-DN3000 覆盖范围宽,衬里和电极有多种选择,能满足测量多种导电流量的要求;

e.具有 MODBUS-RS485、HART、GPRS 和 PROFIBUS 等通讯信号输出(选配)

f.转换器采用 32 位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,精确度高,测量范围度可达 1500:1

g.高清晰度背光 LCD 显示,全汉字菜单操作,使用方便,操作简单,易学易懂;

h.具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能;

i.内部计算器可分别显示正向累积流量、反向累积流量及瞬时流量。

j.插入式电磁流量计,安装简单,可不断流现场带压开孔,具有绝对的安装优势和价格优势。

2.热水电磁流量计主要应用

电磁流量计可用来测量封闭管道中导电流体的体积流量。广泛应用于石油、化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

a.使用环境条件

环境温度:传感器 -25℃~+60℃ 转换器 -10℃~+60℃

相对湿度:5%~95%

b.工作条件

流体电导率: 大于 5µS/cm (自来水、原水的电导率约 100~5005µS/cm)

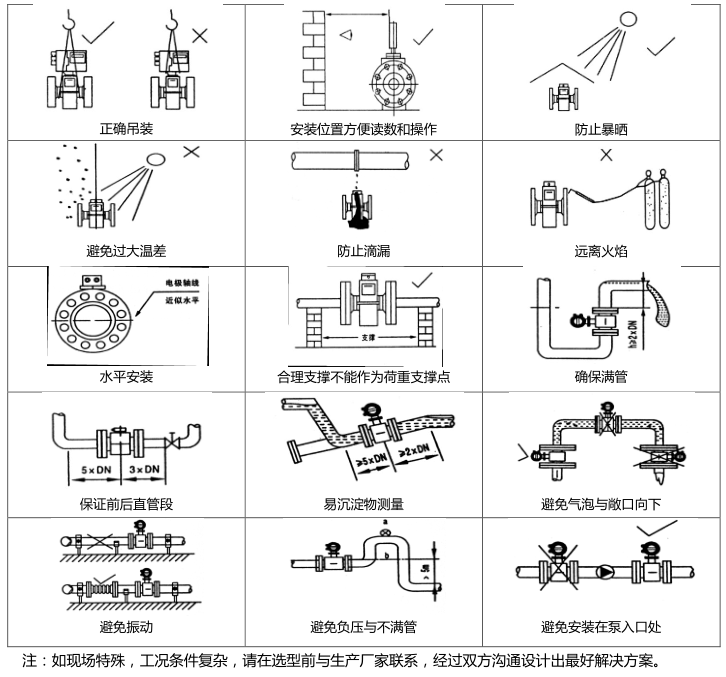

3.热水电磁流量计安装图示
