电磁流量计如何安装和选型
- 发表时间:2020-10-26
- 来源:管理员
- 人气:
电磁流量计的安装有多么的重要,正确的选型是成功的一半,为什么这么说,有些厂家不按操作流量去做,总认为安装很简单,在他们认为需要安装的地方就行了,什么前后直管段没有这种概念,当电磁流量计出现这样那样的问题,会说电磁流量计本身质量的问题,通过售后、客服反馈在实际应用当中出现的故障是由于电磁流量计选型错误或安装不到位造成的。针对这些突出的选型安装问题我们一一为大家详解!
一、首先我们先了解一下电磁流量计选型:
1.被测介质的参数
1.1被测流体成份;
1.2最大流量、最小流量;
1.3最高工作压カ;
1.4最高温度、最低温度;
2.被测介质必须具备一定的导电性,导电率>5μs/cm。
3.实际最高工作压力必须小于电磁流量计的额定工作压力。
4.最高工作温度和最低工作温度必须符合电磁流量计规定的温度要求。
5.确定是否有负压情况存在。
二、电磁流量计安装规范:
1.流向

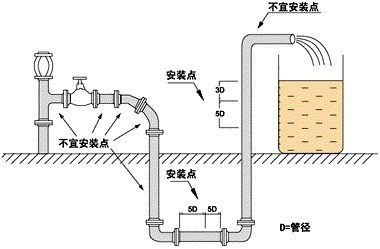

多数电磁流量计可设置为自动检测正反流向,传感器壳体上的流向箭头为制造商规定的正流向。一般地,用户在安装电磁流量计时,应使该流向箭头同现场工艺流向保持一致。下图为电磁流量计安装时的优先选用位置。
2.电磁流量计安装方向与传感器电极的安装片位传感器可以水平、垂直安装。传感器在水平安装时应使电极处于水平位置,这样,一旦介质中含有气泡或者沉淀物质时,气泡不会吸附在电极附近,造成转换器信号端开路,沉淀物质也不会覆盖电极,造成零漂等。
3.液体应始终充满管道
3.1管路结构应保证电磁流量计测量管中始终充满液体。
3.2对于含有固体颗粒的液体或浆液建议垂直安装电磁流量计,既可防止被测介质相分离,又可使传感器衬里磨损比较均匀,杂质不会在测量管底部产生沉淀。
3.3必须保证流向自下而上,可确保创拿起测量管内始终充满介质。
4.不能在泵的抽吸测安装电磁流量计。
5.不能在泵的抽吸测安装电磁流量计。
6.对于长管道,一般在电磁流量计下游安装控制阀。
7.开口排放的管道,应将电磁流量计安装在底端(管道的较低处)。
8.对管道落差超过5米的地方,应在电磁流量计下游安装空气阀。
9.避免有附带气体引起的测量误差以及由真空引起的对衬里的损坏。
10.管道中应无气泡
管路设计应确保液体中不会分离出气体。电磁流量计应安装在阀的上游。因为由于阀的作用,管道中压力会降低,从而产生气泡。同时也应在低区段安装电磁流量计,以减少流体中夹带气泡对测量的影响。
11.液体导电率
不要把电磁流量计安装在液体电导率极不均匀的地方。在电磁流量计上游有化学物质注入容易导致液体电导率不均匀,从而对电磁流量计流量指示产生严重干扰。在这种情况下建议在电磁流量计下游注入化学物质;如果必须从电磁流量计上游注入化学物质,则必须保证上游直管段最少有30倍管径,保证液体充分混合。
12.接地
因为电磁流量计的感应信号电压很小,容易受外界噪声或其它电磁信号的影响,所以电磁流量计在许多场合需接地,其作用是通过流量计外壳接地形成一个屏蔽外界干扰的内部空间,从而提高测量准确度。
13.现场安装
采用螺栓将传感器上的法兰与管道上的法兰连接,紧固仪表的螺栓、螺母,其螺纹应完整无损,润滑良好;同时配合使用平垫和弹簧垫片。应依据法兰尺寸和力矩大小采用力矩扳手紧固螺栓。在日常使用中要定期拧紧螺栓,防止螺栓松动。
