产品名称:管道式热式气体质量流量计

产品型号:THWF系列

概述: THWF系列管道式热式气体质量流量计由传感器和信号分析、处理与控制单元两部... 电路板故障   送回厂家   ...

在线咨询

400-030-8002

详细信息

THWF系列管道式热式气体质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度,而另一部分用于加热。前者监控实际过程温度值;后者维持一恒定温度值,使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的质量流量越大,冷却效应就越大,维持差分温度所需的能量也就越大。因此,通过测量加热器的能量便可得出被测气体的质量流量。

热式气体质量流量计

一、技术参数



技术参数



±1.5%读数

重复性

±0.2%

量程上限

100m/s

量程下限

0.05m/s

适用管径范围

φ32-φ2000

适用流量范围

0-5000m3/h(φ250 空气)

适用压力范围

<2Mpa    <10Mpa

适用介质温度范围

0-100℃、-10-150℃、-30-200

适用材质

适用材质乙炔气除外一切气体。含尘、含砂、含湿气,各种腐蚀性气体。

传感器直径



φ2.5

φ3

插入式传感器探杆外径

φ19(标准)、φ12

φ10、φ8、φ6

传感器材料

1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304不锈钢

探杆材料(保护管)

1Cr18Ni9Ti304不锈钢、316L

变送器外壳材质

压铸铝

仪表供电

AC220V      AC110V       DC18-32V

输出

输出4-20mARS232RS485

现场显示

16字符 x 4

供货类型

分体结构或一体化结构

结构型式

结构型式插入式和管道式

报警

2路继电器,3A/250V AC3A/30V DC

防护等级

IP65

电缆出线孔

M20x1.5

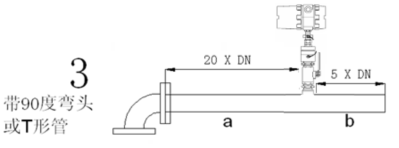

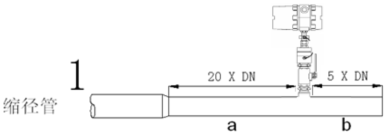

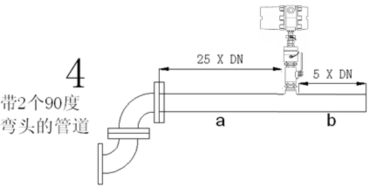

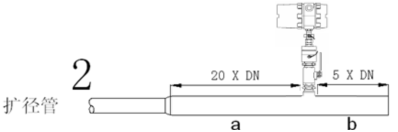

二、安装指导

三、热式气体质量流量计常见问题解答

问题

可能原因

解决办法







速度异常或波动



异常或不规则流体

关安装所需直管段内容

整流器没有安装在传感器的前端

更正表体的方向

探头元件损坏

送回厂家替换

电子元件异常

送回厂家

接地环路

检查接线

速度测量太高或太低

传感器与流体方向未对好

流向指示标志需要指示流体的下游

整流器没有安装在传感器的前端

更正表体的方向









对流量无响应











无电源

打开仪表电源

气流中含水汽

安装脱水器或者在上游安装过滤器

低流量切断设置过高

通过键盘或上位机软件设置

流量低于仪表最小流量等级



设置用户量程,降低流量至最大标定值或者联系厂家重新标定

传感器故障

送回厂家

电路板故障

送回厂家
