产品名称:涡轮流量计

产品型号:THLWGY系列

概述: 涡轮流量计 是叶轮式流量(流速)计的主要品种,传感器采用多叶片的转子感受...否需要配对法兰(无配对法兰、碳钢、不锈钢) 5.安装要求 ...

在线咨询

400-030-8002

详细信息

涡轮流量计是叶轮式流量(流速)计的主要品种,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。转子的转整(或转数)可用机械、磁感应、光电方式检出并由读出装置进行显示和传送记录。据称美国早在1886年即发布过第一个TUF专利,1914年的专利认为TUF的流量与频率有关。美国的第一台TUF是在1938年开发的,它用于飞行上燃油的流量测量,只是直至二战后因喷气发动机的液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的工业应用。如今,它已在石油、化工、科研、国防、计量各部门中获得广泛应用。

涡轮流量计是吸取了国内外流量计仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小5×10 -6 m 2 /s的液体,对于运动粘度大于5×10 -6 m 2 /s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。

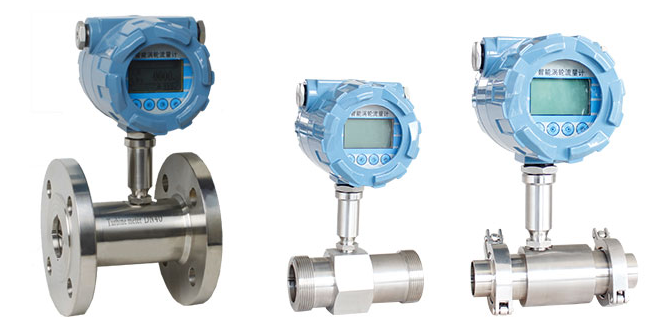

涡轮流量计

1.涡轮流量计产品优点

a.重复性好,短期重复性可达0.05%~0.2%,正是由于良好的重复性;

b.就地显示,瞬时流量和累计流量;

c.可获得很高的频率信号,信号分辨力强;

d.量程比宽,中大口径可达1:20,小口径为1:10;

e.高精确度,一般可达±1%R、±0.5%R(R指读数误差);

f.结构紧凑轻巧,安装维护方便,流通能力大;

g.支持温度、压力测量,方便气体介质温压补偿的需求;

h.支持流速换算显示功能,方便现场看当前流速;

i.支持分屏显示功能,可以让屏幕上放大显示单个或两个参数(温度,压力,工况、标况的流量和流速等);

j.支持4-20mA输出、脉冲(当量)输出、报警输出、RS485通讯输出。

2.技术参数

名称

涡轮流量计

公称通径

DN4-DN200

适用介质

低粘度液体

精度等级

±1%、±0.5%

量程比

110115120

传感器材质

表体:304不锈钢,

叶轮:防腐ABS或优质铝合金,

转换器:铸铝

介质温度(℃)

-20~+110

环境温度

-30℃~+60℃

相对湿度

5%~95%

大气压力

86kpa106kpa

输出信号

脉冲频率信号,低电平≤0.8V高电平≥8V

两线制4~20mADC电流信号,

485通讯,

HART通讯

电源

外电源:24V DC

内电源:3.6V锂电池

消耗功率

外电源:<1W

内电源:<0.3mW锂电池可用二年以上

安装方式

法兰连接、卡箍连接、螺纹连接

防爆等级

基本型:非防爆产品,防爆型:ExdBT6

防护等级

IP65

3.流量范围

仪表口径

mm

正常流量范围

m3/h

扩展流量范围

m3/h

常规耐受压力

MPa

制耐压等级(MPa

(法兰连接方式)

DN4

0.04~0.25

0.04~0.4

6.3

121625

DN6

0.1~0.6

0.06~0.6

6.3

121625

DN10

0.2~1.2

0.15~1.5

6.3

121625

DN15

0.6~6

0.4~8

6.32.5(法兰)

4.06.3121625

DN20

0.8~8

0.45~9

6.32.5(法兰)

4.06.3121625

DN25

1~10

0.5~10

6.32.5(法兰)

4.06.3121625

DN32

1.5~15

0.8~15

6.32.5(法兰)

4.06.3121625

DN40

2~20

1~20

6.32.5(法兰)

4.06.3121625

DN50

4~40

2~40

2.5

4.06.3121625

DN65

7~70

4~70

2.5

4.06.3121625

DN80

10~100

5~100

2.5

4.06.3121625

DN100

20~200

10~200

1.6

4.06.3121625

DN125

25~250

13~250

1.6

2.54.06.31216

DN150

30~300

15~300

1.6

2.54.06.31216

DN200

80~800

40~800

1.6

2.54.06.31216

4.选型须知

1、介质及成分

2、流量范围,正常流量(确认流量单位)

3、温度范围,正常温度

4、压力范围,正常压力

5、连接方式(法兰、螺纹、卡箍)

6、供电电源(24v、12v、电池供电)

7、信号输出方式(二线制4~20ma、三线制4~20ma、频率/脉冲、RS485modbus协议)

8、是否需要配对法兰(无配对法兰、碳钢、不锈钢)

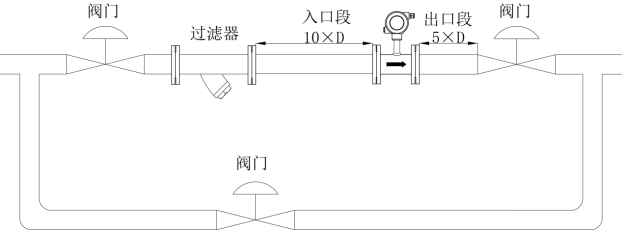

5.安装要求

涡轮流量计安装要求
