产品名称:螺纹式涡轮流量计

产品型号:THLWGY系列

概述: 螺纹式涡轮流量传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表...出,带有RS485通迅接口。 4.涡轮流量计安装指南 ...

在线咨询

400-030-8002

详细信息

螺纹式涡轮流量传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。可广泛应用于石油、 化工、冶金、有机液体、无机液、液化气、城市燃气管网、制药、食品、造纸等行业。

螺纹式涡轮流量计

1.涡轮流量计工作原理

流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。

2.产品特点

1.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;(R指读数误差);

2.重复性好,短期重复性可达0.05%~0.2%,正是由于良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;

3.就地显示,瞬时流量和累计流量;

4.输出脉冲频率信号,4-20mA,485通讯;

5.可获得很高的频率信号,信号分辨力强;

6.量程比宽,中大口径可达1:20,小口径为1:10;

7.结构紧凑轻巧,安装维护方便,流通能力大;

8.适用高压测量,传感器表体上不必开孔,易制成高压型仪表;

9.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型,双向型,井下型,混沙专用型等。

3.技术参数

测量口径: 管道式:DN4~DN600;

精度等级:±0.2%,±0.5%,±1.0%;

环境温度: -20℃~+50℃;

介质温度: 测量液体:-20℃~+120℃;

公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa;

防爆等级: ExdIIBT4;

连接方式: 螺纹连接、卡箍连接、法兰连接;

输出功能:脉冲输出,4~20mA两线制电流输出,带有RS485通迅接口。

4.涡轮流量计安装指南

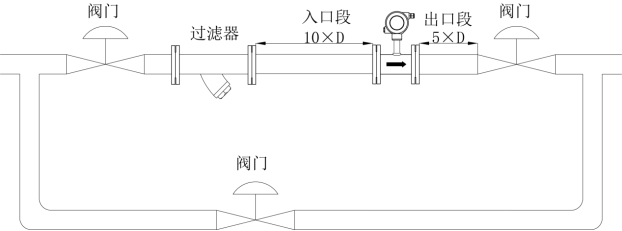

涡轮流量计安装示意图
