3种差压式流量计工作原理
- 发表时间:2020-10-26
- 来源:管理员
- 人气:
流量计量是计量科学技术的组成部分之一,它与国民经济、国防建设、科学研究有密切的关系。做好这一工作,对保证产品质量、提高生产效率、促进科学技术的发展都具有重要的作用,特别是在能源危机、工业生产自动化程度愈来愈高的当今时代,流量计在国民经济中的地位与作用更加明显。下面带大家认识一下不同种类的流量计,它们是如何工作的。

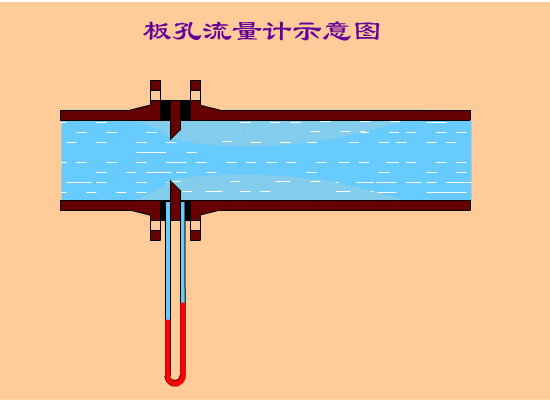

1.差压式孔板流量计、平衡流量计
工作原理:流体充满管道,流经管道内的节流装置时,流束会出现局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
优点:①节流装置结构简单、牢固,性能稳定可靠,使用期限长,价格低廉;②应用范围广,全部单相流皆可测量,部分混相流亦可应用;③标准型节流装置无须实流校准,即可投用;④ 一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。
2.喷嘴流量计
工作原理:依据流体力学的节流原理,充满管道的流体,当它们流经管道内的喷嘴时,流速将在喷嘴形成局部收缩,从而使流速加快,静压力降低,于是在喷嘴前后便产生了压力降或叫压差,介质流动的流量愈大,在喷嘴前后产生的压差也就愈大,所以可通过测量压差来测量流体流量的大小。
优点:①结构简单,安装方便;② 喷嘴比孔板的压力损失小,要求直管段长度也短;③无需实流校验,性能稳定;④可耐高温高压、耐冲击;⑤耐腐蚀性能比孔板好,寿命长;⑥精度高、重复性好、流出系数稳定;⑦圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质;⑧ 整体锻造加工技术,造价较高。

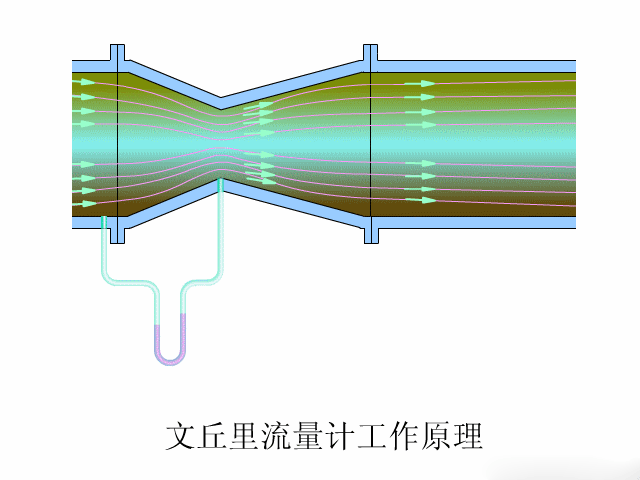

3.文丘里流量计
工作原理:当流体流经文丘里流量计管道内的节流件时,流速在文丘里节流件出形成局部搜索,导致流速增加,静压差下降,文丘里流量计前后便产生了静压差,流体流量越大,静压差就越大,根据压差来衡量流量。
优点:无磨蚀与积污的问题,同时可以有一定的整流的作用,测量精度和稳定性高。
