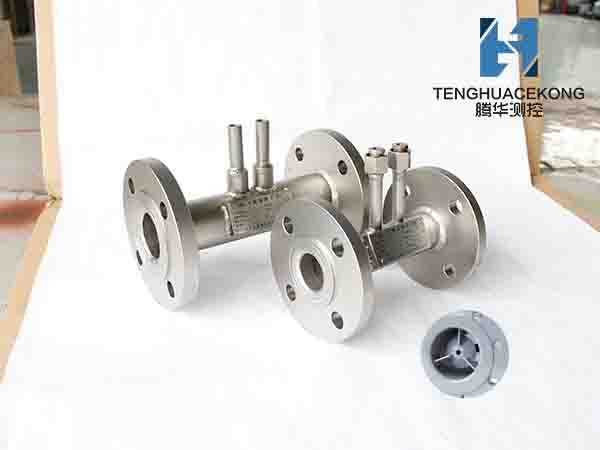

产品名称:智能V锥流量计

产品型号:THLBD系列

概述: V锥流量传感器及流量计是我公司采用国外技术设计生产的一种新型流量测量装置,...IbIICT5 防护性能 IP65 ...

在线咨询

400-030-8002

详细信息

V锥流量传感器及流量计是我公司采用国外技术设计生产的一种新型流量测量装置,其基本原理也是差压式,但突破了传统差压式流量计的许多局限性,利用同轴安装在管道中的节流体,所不同的是,普通节流装置的最小流通截面为圆形,而V锥流量传感器及流量计的最小流通截面为环形。当流体流经悬挂在管道端达到最大,在V锥的游处形成一个低压端,从而在V锥前后产生差压,通过对差压的测量达到对流量的测量。

1.V锥流量计工作原理

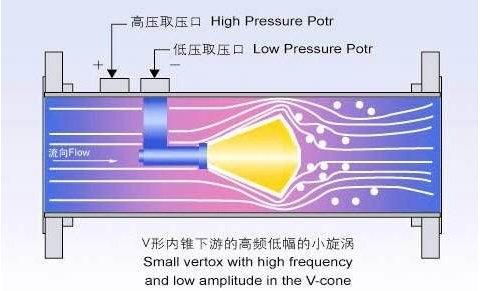

管道式V锥流量计---它是通过在管线中心悬挂一个锥形体来节流。由于在管道中,理想流场的流速分布为:在管壁处流速接近零,愈靠近管线中心流速愈大,在管线中心流速最大(因为 管壁摩擦力减小了流过管壁的流体的速度)。所以当流体流过V锥流量计时,锥体直接和流体高速中心部分相互作用,迫使高速的中心与接近管壁的低速流体均匀化,从而产生正确的差压,这在低流速测量时更为有用。而其他中心开孔的差压流量计(如孔板)由于没有这种作用,从而不能测量过低流速(雷诺数过小)的流体。

2.产品特点

2.1.产生更加稳定的差压信号,更加准确小流量的测量

孔板的差压是通过中间开孔的节流件,让流体逐渐收缩,流动平缓地发生改变,这样减弱了流场中压力波动的幅值,产生的差压信号更加稳定,能分辨的差压信号更小,有利于小流量的测量;

2.2.更宽流量测量范围

由于V锥流量传感器及流量地独特的结构,使得在低流速时,依然能产生足够分辨的差压,使得差压的量程下限比传统差压仪表低,量程得以向下限扩展,可达到15:1;

2.3.很高的重复性、测量数度

重复性优于±0.1%;测量精度优于±0.5%;

2.4.短的直管段要求

一般上游0-3D,下游0-1D,V锥流量计的上游侧如装有阀门,流量计与阀门之前的距离应保证3D。

2.5.很小的压损

由于V锥流量传感器及流量计体的出口边缘不是锐利的缘故,同是流体的压力变化是平缓的,因而由摩擦所产生旋涡带来的压力损失会更小。

2.6.一体化结构设计

V锥流量计把节流件、传感器、智能电路、显示器、通信单元组成一体,安装时用户只需焊接配对法兰即可,取消了传统差压流量计的引压管路简化了安装,减少了安装时间和费用,减少了泄漏和维护量,方便用户使用。

3.V锥流量计技术参数

名称

THLBD系列V锥流量计

被测介质

液体、气体(包括天然气)、蒸汽

测量管径

DN15-DN300

基本误差

±0.5%,±1.5%,±2.5%

量程比

10:1

工作压力

2.5MPa4.0 MPa6.3 MPa10.0 MPa16.0 MPa26.0 MPa42.0 MPa

被测介质温度

<550℃

直管段要求

上游0-3D,下游0-1D

供电电源

24V DC(需配差压变送器)

显示

8位LCD显示瞬时流量、累积流量(配流量积算仪)

输出信号

1)4-20mA DC流量信号

2)符合HART协议的输出信号

防爆性能

本安型IbIICT5

防护性能

IP65
