产品名称:电磁流量计

产品型号:THLDE系列

概述: THLDE 电磁流量计 是根据法拉第电磁感应定律进行流量测试的流量计。电磁...量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装 ...

在线咨询

400-030-8002

详细信息

THLDE电磁流量计是根据法拉第电磁感应定律进行流量测试的流量计。电磁流量计的优点是压损极小,可测流量范围大。最大流量与最小流量的比值一般为10:1以上,适用的工业管径范围宽,最大可达3m,输出信号和被测流量呈线性,精确度较高,可测量电导率≥5μs/cm的酸、碱盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等流体流量。

电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、污水处理站(环保污水控制、化工污水、电镀污水)、造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制。

电磁流量计厂家

1.电磁流量计产品特点

1.1 产品特点

a)仪表结构简单、可靠,无可动部件,工作寿命长

b)无截流阻流部件,不存在压力损失和流体堵塞现象。

c)无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统。

d)测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

e)采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合

可适应不同介质的需要。

f)全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量可达150:l。

g)全汉字菜单操作,使用方便,操作简单。

h)高清晰度背光LCD显示。

i)具有双向流量测量,双向总量累计功能,内部具有三个积算器可分别显示正向

累积值,反向累积值及差值积算量。

j)输出方式:电流、频率双向输出功能和RS-485、MODBUS、HART接口。

k)采用SMD器件和表面安装(SMT)技术,电路可靠性高。

2.工作原理与结构特征

2.1 工作原理

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积,电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。

电磁流量计原理

3.技术数据

3.1 整机和传感器技术数据电磁流量计技术参数

电磁流量计技术参数

3.2 转换器技术数据

电磁流量计技术参数表

3.3 流量测量范围

电磁流量计流量范围

4.电磁流量计外形及安装尺寸

4.1 外形尺寸示意图

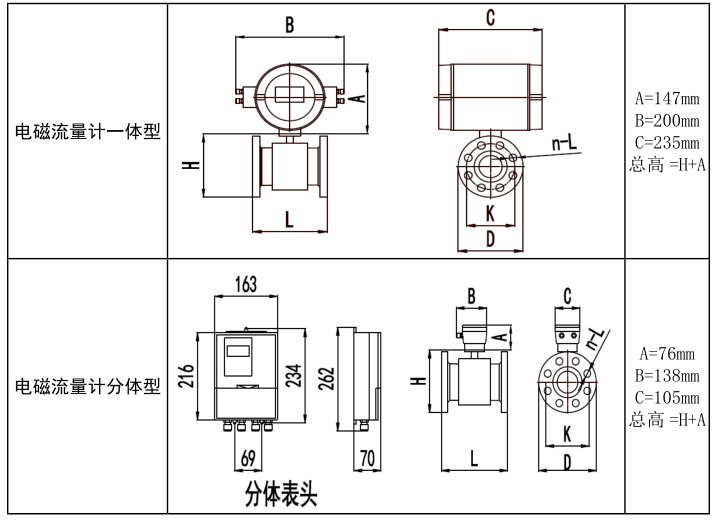

电磁流量计尺寸图

4.2 产品安装及外形尺寸

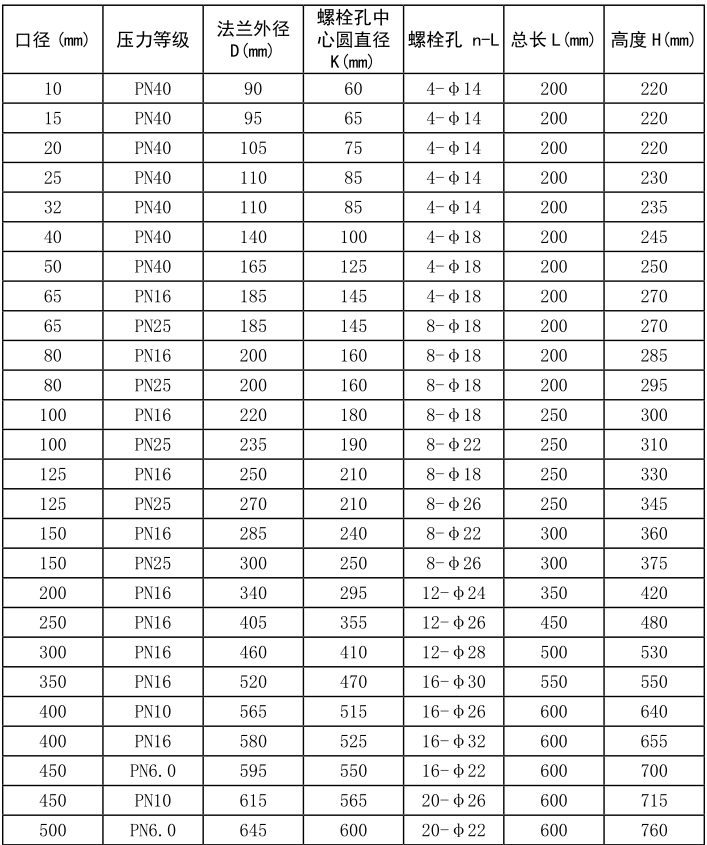

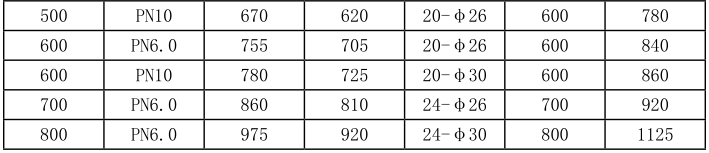

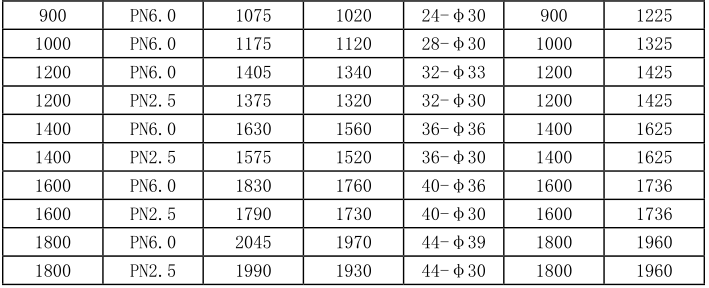

电磁流量计尺寸表电磁流量计尺寸表电磁流量计尺寸表

5.安装与使用

5.1 对外部环境的要求

a.流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安装时须有隔热、通风的措施。

b.流量计最好安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳曝晒,须有防潮和防晒措施。

C.流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施。

d.为了安装、维护、保养方便,在流量计周围需有充裕的安装空间。

e.流量计安装场所应避免有强磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。

5.2 对直管段的要求

为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装

电磁流量计安装图
