产品名称:插入式电磁流量计

产品型号:插入式电磁流量计

概述: 插入式电磁流量计 是一种测量导电流体体积流量的感应仪表,本公司生产的插入...节阀门应安装在传感器下游侧。测量时,通常流量控制阀门应处于全开状态。 ...

在线咨询

400-030-8002

详细信息

插入式电磁流量计是一种测量导电流体体积流量的感应仪表,本公司生产的插入式电磁流量计是在管道式电磁流量计基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上,针对管道式电磁流量计在大管道上安装困难、费用大等缺陷,根据法拉第感应定律的原理,用电磁方法通过测量流体的平均速度,从而获得流体的体积流量。特别是采用了带压开孔,带压安装技术后,插入式电磁流量计可在不停车(水)的情况下安装,也可在铸铁管、水泥管、PE管上安装。插入式电磁流量计的研制成功,为流体流量的检测提供了一种新的手段。

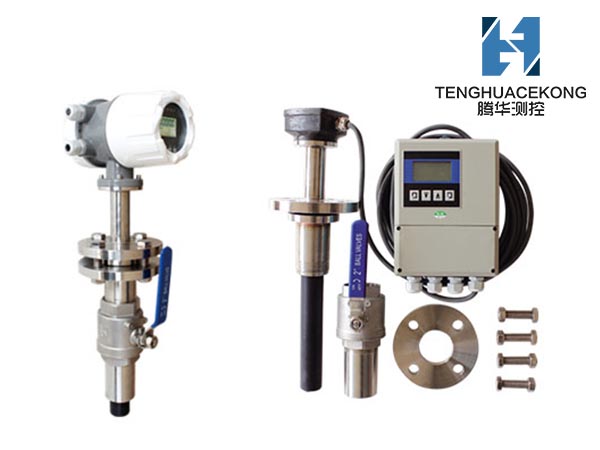

插入式电磁流量计

1.插入式电磁流量计特点

a传感器内无活动部件,结构简单,工作可靠。

b插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。

c测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于20μs/cm)等物理参数变化的影响。

d传感器几乎无压力损失,能量损耗极低。

e采用先进的低频方波励磁。零点稳定,抗干扰能力强,工作可靠。

2.产品技术参数

名称

插入式智能电磁流量计

公称通径

DN150-DN2600

结构形式

一体型、分体型

流动方向

正反方向

最高流速

15m/s

流体电导率

≥5uS/cm

精度等级

0.5%、1.0%

衬里材料

聚四氟烯、聚氯丁橡胶

额定压力

1.6Mpa、1.0Mpa

最高流体温度

体型

70℃

分离型

聚四氟乙烯衬里

100℃;150℃(需特殊订货)

氯丁橡胶衬里

80℃;l20℃(需特殊订货)

信号电极和接地电极材料

316L、哈氏合金C、哈氏合金B

外壳防护

IP65IP68(需特殊定制)

输出信号

全隔离0-10mA、4-20mA电流、脉冲、上下限报警

负载电阻

0-10mA是0-1.5KΩ

4-20mA是0-750Ω

电缆接口

G1/2 内螺纹

通讯

RS485通讯、Modbus、HART

显示器显示

瞬时流量、流速、百分比、空管比、正.反向累积、报警显示

电源

220V AC  50HZ、24V DC

励磁方式

双向恒流方波励磁

3.安装要求

3.1安装环境的选择

a.应尽量远离具有强场的设备,如大电机、大变压器等。

b.安装场所不应有强烈的震动,管道固定牢靠。环境温度应变化不大。

c.安装环境应便于安装和维护。

3.2装位置的选择

a.安装位置必须保证管道内始终充满被测流体。

b.选择流体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。

c.测量双相(固、液或气、液)流体时,应选择不易引起相分离的地方。

e应避免测量部位出现负压。

f被侧管道直径或周长容易测量,并且椭圆度应较小。

3.3直管段长度

传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。

流量控制阀门和调节阀门

流量控制阀门应安装在传感器上游侧的被测管道上,流量调节阀门应安装在传感器下游侧。测量时,通常流量控制阀门应处于全开状态。

插入式电磁流量计安装图
