喷嘴流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。喷嘴流量计有可靠的实验数据和完善的国际、国家标准。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。

1.喷嘴流量计工作原理

喷嘴流量计的测量是依据流体力学的节流原理。当充满管道的流体流经管道内的喷嘴时，流束将在喷嘴处形成局部收缩，从而使流速加快，静压力降低。于是在喷嘴前后便产生了压力降或叫压差。介质流动的流量愈大，在喷嘴前后产生的压差也就愈大。根据压差的平方根与流量成正比的关系，利用差压仪表测量压差来确定流体流量。

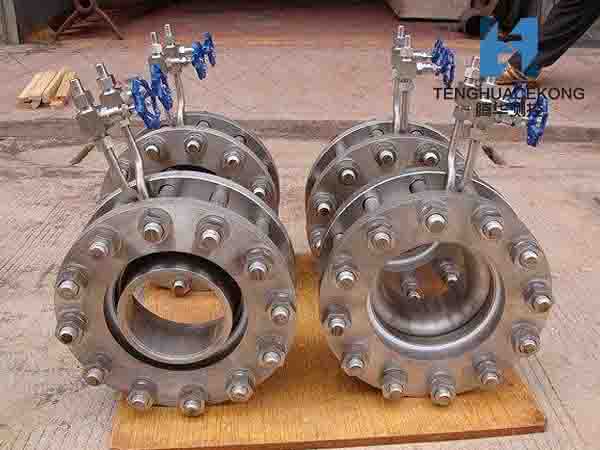

01.标准喷嘴锻件；02.标准喷嘴芯；03.高压取压管；04.低压取压管

2.产品特点

a.喷嘴流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长。

b.喷嘴比孔板的压力损失小，要求直管段长度也短。

c.喷嘴计算采用国际标准与加工，按JJG640-94进行检定，无需实流校验。

d.精度高、重复性好、流出系数稳定。

e.圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

f.可耐高温高压、耐冲击。

3.技术参数

标准喷嘴（ISA1932喷嘴）

适用介质；适合高温高压蒸汽和水、也可用于各种气体、液体；

公称口径：DN50—DN500 （DN>500亦可设计、生产）；

工作压力：≦42MPa；

工作温度：-50℃ — 650℃；

取压方式：角接取压；

喷嘴安装方式：管道式、夹持式、焊接式；

执行标准：IS05167；GB/T2624；

精确度：符合标准±1.0 %；

材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等；

喷嘴：不锈钢304；316等。

4.选型表
