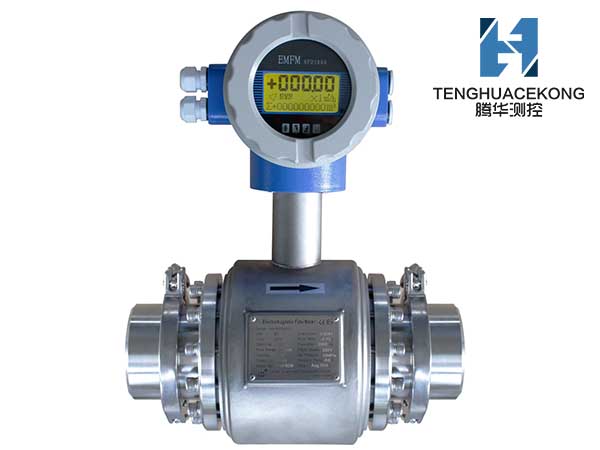

产品名称:卫生型电磁流量计

产品型号:
概述: 卫生型电磁流量计 采用了新型的卫生型衬里材料和衬里工艺,符合食品行业的卫...内径) b、工艺管与流量计需同心,同轴偏差不大于0.05DN ...
在线咨询17551723889
卫生型电磁流量计采用了新型的卫生型衬里材料和衬里工艺,符合食品行业的卫生要求,同时采用了不锈钢外壳及不锈钢卡箍连接,方便电磁流量计的快速拆卸、清洗,使电磁流量计在使用过程中不易被污染,且能有效防止测量流体残余物在测量管中的堆积。不锈钢卫生型电磁流量计可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。
1.卫生型电磁流量计特点
a.全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围度可达150:1;
b.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好;
c.全汉字菜单操作,使用方便,操作简单,易学易懂;
d.高清晰度背光LCD显示;
e.具有双向流量测量、双向总量累计功能,电流、频率具备双向输出功能;
f.内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量;
g.具有RS485或RS232数字通讯信号输出
h.具有电导率测量功能,可判别传感器是否空管;
i.恒流励磁电流范围大,可与不同公司、不同类型的电磁流量传感器配套使用;
j.具有自检与自诊断功能;
k.采用SMD器件和表面安装(SMT)技术,电路可靠性高;
2.产品技术参数
名称 | 卫生型电磁流量计 |
公称通径 | DN10-DN150 |
介质电导率 | ≥5uS/cm |
精确度 | 0.5 级、1.0 级 ( 随口径区分 ) |
流速范围 | 0.5-10m/s 推荐1-5m/s |
环境温度 | 传感器:(-40~+80)℃,转换器:(-l5~+50)℃ |
介质温度 | ≤100℃ |
衬里材料 | 聚四氟乙烯、聚全氟乙丙烯(F46) PFA |
电极材料 | 316L、哈氏合金 C、哈氏合金 B |
压力等级 | PN1.6MPa 特殊规格订货时请注 |
壳体材质 | 304不锈钢 316不锈钢 |
安装形式 | 一体式;分体式 |
通讯 | RS485(Modbus协议)、HART |
输出信号 | 全隔离(4-20mA电流、脉冲、上下限报警) |
负载电阻 | 4-20mA是0-750Ω |
消耗功率 | ≤15W |
电源 | 220V AC 50HZ、24V DC |
显示器显示 | 瞬时流量、流速、百分比、空管比、正.反向累积、报警显示 |
防护等级 | IP65 IP68(需特殊定制) |
防爆等级 | ExⅡBT6 Gb |
电器接口 | M20*1.5 |
3.口径对应流量范围
口径 | 测量范围 | 口径 | 测量范围 |
(mm) | (m 3 /h) | (mm) | (m 3 /h) |
DN10 | 0.14 ~ 1.40 | DN125 | 22.08~ 441.56 |
DN15 | 0.32 ~ 6.36 | DN150 | 31.79~ 635.85 |
DN20 | 0.57~ 11.30 | ||
DN25 | 0.88~ 17.66 | ||
DN32 | 1.45~ 28.94 | ||
DN40 | 2.26~ 45.22 | ||
DN50 | 3.35~ 70.65 | ||
DN65 | 5.97~ 119.40 | ||
DN80 | 9.04~ 180.86 | ||
DN100 | 14.13 ~ 282.60 |

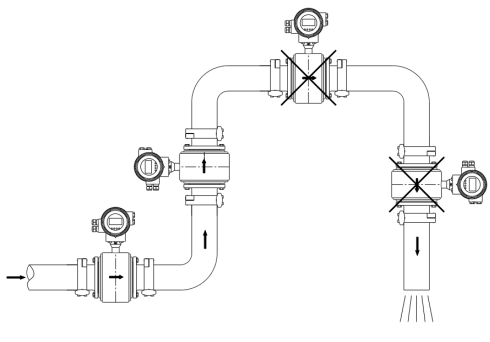

4.安装要求
4.1 通用要求
a、为了安装、维护、保养方便,在流量计周围需保留足够的空间
b、避免流量计安装在温度变化很大或受到设备高温辐射的场所
c、流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置
d、避免流量计安装在含有腐蚀性气体的环境中
e、避免流量计安装在有强振动源、强磁场的场所
4.2 工艺管要求
a、 上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)
b、工艺管与流量计需同心,同轴偏差不大于0.05DN
