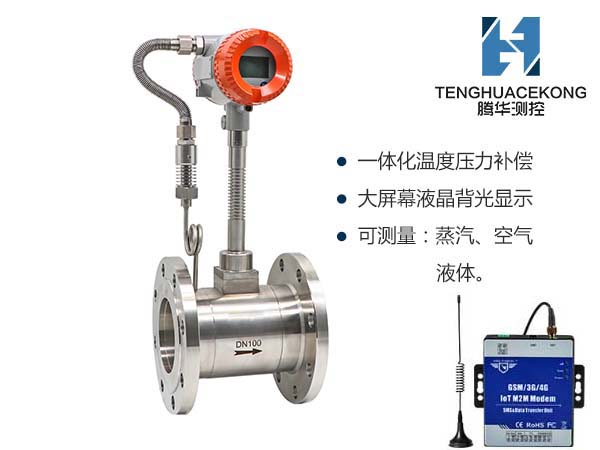

产品名称:无线涡街流量计

产品型号:

概述: 无线涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸 ... IP65 3.涡街流量计常见的故障处理 ...

在线咨询

400-030-8002

详细信息

无线涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸 汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时 几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性 高、维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-25℃~+320℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易 与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

涡街流量计

1.涡街流量计特点

a.压力损失小,量程范围大,精度高;

b.在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响;

c.无可动机械零件,因此可靠性高、维护量小;

d.仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-25℃~+320℃的工作温度范围内工作;

e.应用范围广,蒸汽,气体,液体等流体流量均可测量;

f.基于点阵显示的人性化菜单和界面,配合明亮的背光,支持中文和英文两种语言,适合各种客户群;

g.支持温度、压力测量,方便气体介质温压补偿的需求;

h.支持流速换算显示功能,方便现场看当前流速;

i.支持分屏显示功能,可以让屏幕上放大显示单个或两个参数(温度,压力,工况、标况的流量和流速等);

j.支持4-20mA输出、脉冲(当量)输出、报警输出、RS485通讯输出;

k.两线制、三线制都分别DCDC(DC1000V)隔离;

2.技术参数

名称

涡街流量计

公称通径(mm)

DN15-DN300

适用介质

气体、蒸汽、液体

流速范围

液体:0.5-7m/s 气体:5-50m/s

精度等级

1.5%、1.0%

压力等级

PN1.6MPa 、 PN2.5Pa 、PN4.0MPa

介质温度

常温-25~100℃

中温-25~280℃

高温-25~320℃

环境温度

-25~55℃

相对湿度

5%~90%

大气压力

86KPa~106KPa

温压补偿

用户选定

工作电源

外电源:24V DC

内电源:3.6V锂电池

整机功耗

外电源:<1W

内电源:<0.3mW

输出信号

频率信号

4-20mA电流信号

通讯

RS485通讯、Modbus通讯,可传输瞬时流量、累积流量计、压力和温度参数

壳体材料

304不锈钢

安装方式

法兰安装

防爆标志

ExdIIBT4

防护等级

IP65

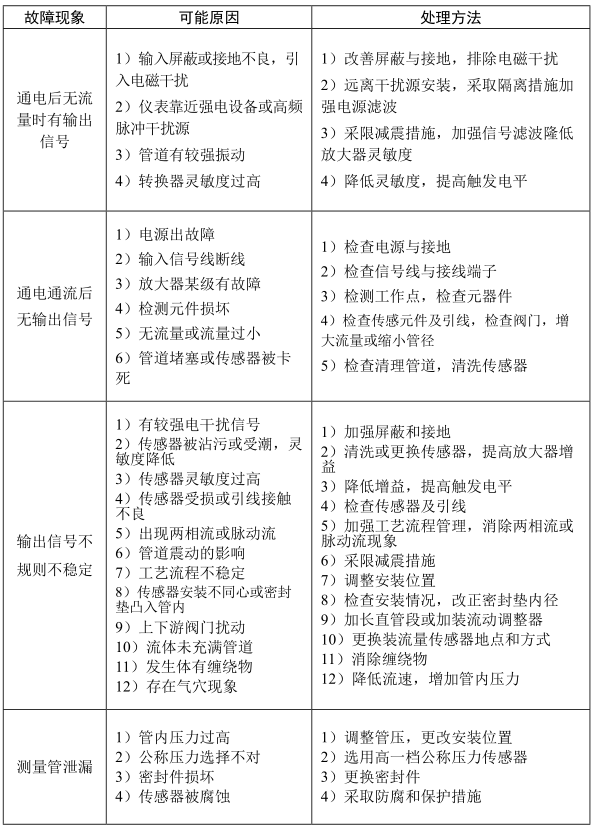

3.涡街流量计常见的故障处理

涡街流量计安装图
