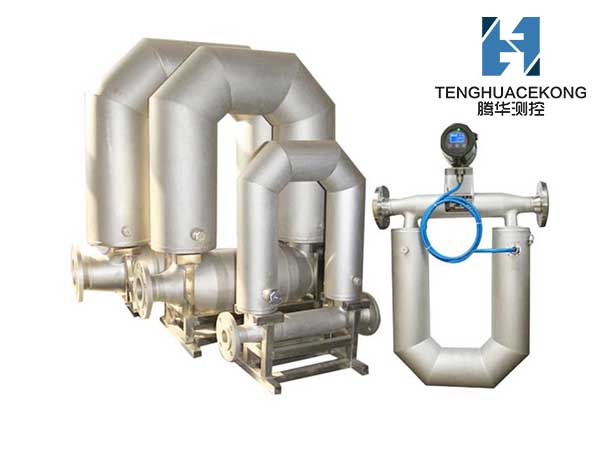

产品名称:高精度质量流量计

产品型号:THDMF系列

概述: THDMF系列高精度质量流量计是我公司根据科里奥利力原理开发的一种新型的流... 0~360000 36 60 60 ...

在线咨询

400-030-8002

详细信息

THDMF系列高精度质量流量计是我公司根据科里奥利力原理开发的一种新型的流量测量仪表,可直接测量封闭管道内流体的质量流量和介质的密度。流量计由流量测量传感器和信号转换器两部分组成。

高精度质量流量计

1.产品特点

1、能够直接测量流体的质量流量(这对能源的计量和化学反应等生产过程检测控制具有重要意义)

2、测量准确度高(测量准确度可保证在0.1%~0.5%)

3、可测比较大,一般保证基本准确度的可测比为10:1或20:1

4、应用范围广,除正常的流体测量外还可测量一般流体测量仪表较难测量的工业介质,如高粘度流体、各种浆液、悬浮液等

5、可在线测量被测介质的密度、温度等参数,并以此派生测量溶液中溶质的浓度

6、安装要求不高,对上下游直管段没有什么要求

7、运行可靠、维修率低

2.技术参数

2.1.传感器型号

选型表


THDMF

X

X

X

X

X

X

X

口径(mm)

公称通径

003~200








公称压力

0.6MPa

A

1.0MPa

B

1.6MPa

C

2.5MPa

D

4.0MPa

E

其他

F


连接方式

法兰

1

卡箍(卫生型)

2

螺纹

3

其他

4


精度

0.1

H

0.15

I

0.2

G

0.5

K

其他

L

介质温度

-200℃~200℃

6

-50℃~200℃

7

-50℃~300℃

8

其他

9

安装方式

分体

F

一体

W

其他

T

法兰标准及等级

DIN PN6

0

DIN PN10

1

DIN PN16

2

DIN PN25

3

DIN PN40

4

DIN PN60

5

ANSI 150#

6

ANSI 300#

7

ANSI 600#

8

JIS 5K

9

JIS 10K

A

JIS 16K

B

JIS 20K

C

JIS 30K

D

HG20592-2009 PN2.5

E

HG20592-2009 PN6

F

HG20592-2009 PN10

G


HG20592-2009 PN16

H

HG20592-2009 PN25

I

HG20592-2009 PN40

J

HG20592-2009 PN63

K

HG20615-2009 Class150

L

HG20615-2009 Class300

M

HG20615-2009 Class600

N

HG20615-2009 Class900

O

HG20615-2009 Class1500

P

GB9113-2010 PN2.5

Q

GB9113-2010 PN6

R

GB9113-2010 PN10

S

GB9113-2010 PN16

T

GB9113-2010 PN25

U

GB9113-2010 PN40

V

GB9113-2010 PN63

W

其他

X

传感器类别

高压型

P

高温型

T

低温型

L

保温型

K

标准型

2.2.转换器型号

选型表


THDMF

X

X

X

X

X

型号

转换器型号







供电电压

220VAC

A

24VDC

B

其他

C

输出方式

4~20mA,脉冲,RS485

1

4~20mA,脉冲,Hart

2

其他

3

防爆要求

防爆

H

非防爆

I

其他

G

电气接口

M20*1.5

6

1/2 NPT

7

3/4 NPT

8

其他

9

语言

中文

L

英文

M

俄文

N

3.流量范围

通径

流量范围

零点稳定性

mm

kg/h

kg/h

0.15%

0.1%

3

0~96~144

0.0144

0.012

0.0144

6

0~540~810

0.081

0.066

0.081

8

0~960~1440

0.144

0.12

0.144

10

0~1500~2250

0.225

0.18

0.225

15

0~3000~4500

0.45

0.42

0.45

20

0~6000~9000

0.9

0.78

0.9

25

0~9600~14400

1.44

1.35

1.44

32

0~18000~27000

2.7

2.4

2.7

40

0~30000~45000

4.5

3.6

4.5

50

0~48000~72000

7.2

6

7.2

80

0~120000~180000

18

16

18

100

0~192000~300000

30

27

30

150

0~360000

36

60

60
