产品名称:热式质量流量计

产品型号:THWF

概述: THWF系列热式质量流量计由传感器和信号分析、处理与控制单元两部分构成。传... IP65 电缆出线孔 M20x1.5 ...

在线咨询

400-030-8002

详细信息

THWF系列热式质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度,而另一部分用于加热。前者监控实际过程温度值;后者维持一恒定温度值,使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的质量流量越大,冷却效应就越大,维持差分温度所需的能量也就越大。因此,通过测量加热器的能量便可得出被测气体的质量流量。

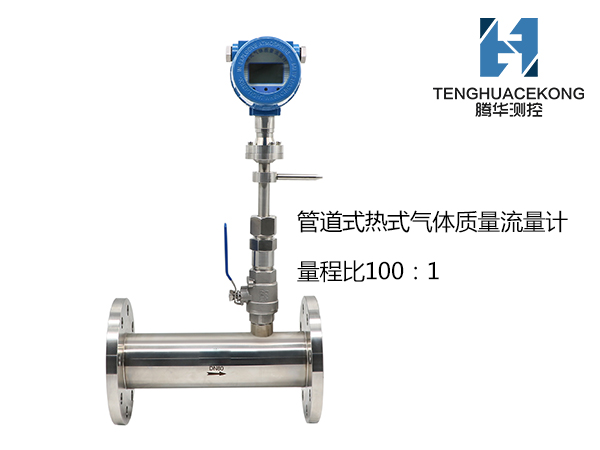

热式气体质量流量计

一、热式质量流量计产品特点

1.真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者标准体积流量。

2.宽量程比,可测量流速高至 100Nm/s 低至 0.1Nm/s 的气体,可以用于气体检漏。

3.抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。

4.安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。 (需要特殊定制)

5.数字化设计。整体数字化电路测量,测量准确、维修方便。

6.采用 RS-485 通讯,或 HART 通讯,可以实现工厂自动化、集成化。

二、技术参数



技术参数



±1.5%读数

重复性

±0.2%

量程上限

100m/s

量程下限

0.05m/s

适用管径范围

φ32-φ2000

适用流量范围

0-5000m3/h(φ250 空气)

适用压力范围

<2Mpa    <10Mpa

适用介质温度范围

0-100℃、-10-150℃、-30-200

适用材质

适用材质乙炔气除外一切气体。含尘、含砂、含湿气,各种腐蚀性气体。

传感器直径



φ2.5

φ3

插入式传感器探杆外径

φ19(标准)、φ12

φ10、φ8、φ6

传感器材料

1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304不锈钢

探杆材料(保护管)

1Cr18Ni9Ti304不锈钢、316L

变送器外壳材质

压铸铝

仪表供电

AC220V      AC110V       DC18-32V

输出

输出4-20mARS232RS485

现场显示

16字符 x 4

供货类型

分体结构或一体化结构

结构型式

结构型式插入式和管道式

报警

2路继电器,3A/250V AC3A/30V DC

防护等级

IP65

电缆出线孔

M20x1.5
