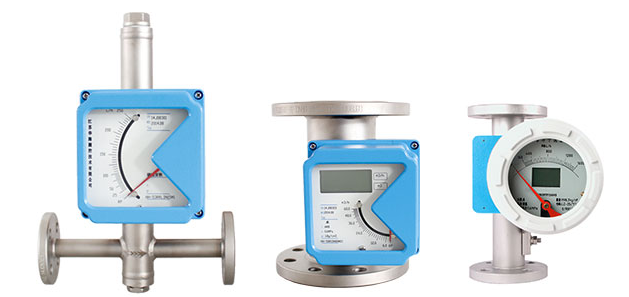

THDCLZ系列金属管转子流量计是工业自动化过程控制中常用的一种面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。 流量计主要有三大部分组成：1.测量管体；2.锥形浮子；3.指示器。浮子的位移量与流量大小成正比，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指出流量大小。也可配合不同的转换器，将流量值转换成标准的电远传信号如4-20mA。实现距离远传显示、记录、积算和控制等功能。具有独特的双指示系统，双行液晶数字显示，耐高温高压。

1.金属管转子流量计特点

a.体积小，测量范围大，使用方便。

b.采用了16位微处理工业化组件，保证了优良特性。

c.适用于小口径和低流速介质流量测量。

d.工作可靠，维护量小，寿命长。

e.对于直管段要求不高。

f.较宽的流量比10：1。

g.双行大液晶显示，可同时显示瞬时流量和累积流量。

h.单轴灵敏指示，非接触磁耦合转动。

i.全金属结构，适合于高温，高压和强腐蚀介质。

j.可用于易燃、易爆危险场合。

k.可选二线制、电池、交流供电方式。

l.多参数标定功能。

m.带有数据恢复，数据备份及掉电保护功能。

2.技术参数

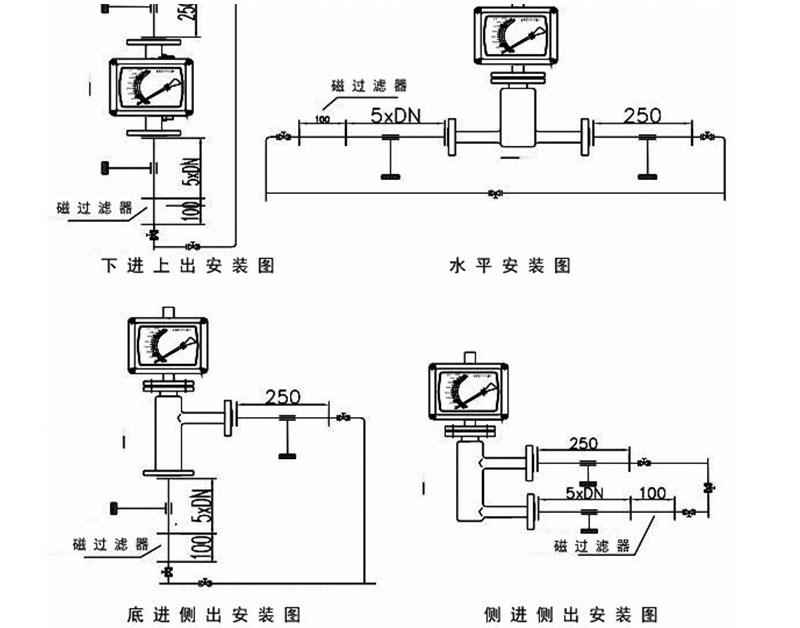

3.安装要求

1.安装操作之前，应拆卸所有包装，取出运输中固定浮子的部件，并检查有无损坏。

2.安装到工艺管道之前，将管道里的焊渣清洗干净，防止管道中杂质堵塞仪表，影响正常使用。

3.为了保证测量精度，推荐在流量计上游安装5DN的入口直管段，下游安装250mm出口直管段。

4.流量计有垂直安装和水平安装形式，如果是垂直安装形式安装垂直度应该保证优于1%，如果是水平安装形式，安装垂直度和水平度都应该保证优于1%。

5.若介质中含有固体杂质，应在阀门和直管段间加装过滤器；若介质中含有铁磁物质，应在流量计上游安装磁过滤器。

6.由于金属管浮子流量计安装一个磁远传系统，要确保周围其他设备产生的磁场不影响测量结果。

7.安装在管道中的仪表不应受到压力的作用，仪表的出入口应有合适的管道支撑，使仪表处于最小的应力状态。

8.低温介质测量时，需选夹套型。
