产品名称:指针式金属管浮子流量计

产品型号:THDCLZ系列

概述: THDCLZ系列指针式金属管浮子流量计是工业自动化过程控制中常用的一种面积... F200.1 20000-200000 ...

在线咨询

400-030-8002

详细信息

THDCLZ系列指针式金属管浮子流量计是工业自动化过程控制中常用的一种面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。 流量计主要有三大部分组成:1.测量管体;2.锥形浮子;3.指示器。浮子的位移量与流量大小成正比,通过磁耦合系统,以不接触方式,将浮子位移量传给指示器指出流量大小。也可配合不同的转换器,将流量值转换成标准的电远传信号如4-20mA。实现距离远传显示、记录、积算和控制等功能。具有独特的双指示系统,双行液晶数字显示,耐高温高压。

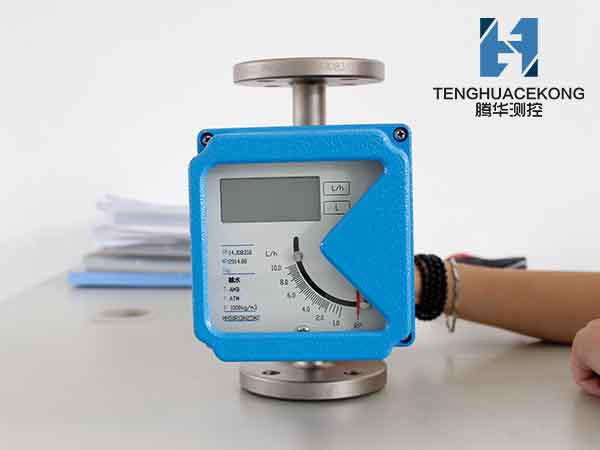

指针式金属管浮子流量计


一、金属管浮子流量计工作原理

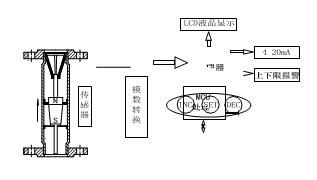

金属管浮子流量计由二部分组成:

  信号变送器----指示器;

  传感器---测量管及浮子;

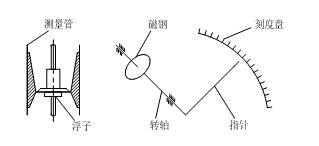

浮子流量计原理图

传感器的触液材质有四种:不锈钢、哈氏合金、钛材、不锈钢衬PTFE;用户可根据不同的工艺压力及介质的腐蚀性要求,选择不同的触液材质,来满足工艺的耐压及介质防腐的需要。根据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。具体指示器形式与其对应功能见求。具体指示器形式与其对应功能见指示器型谱表。


流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对静止在某个位置,这个位置随浮子与锥管的环面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。

二、流量范围表

水(L/h)

空气(m³/h)

口径

浮子号

常规型

防腐型

常规、防腐型

DN15

F15.0

1-10


0.03-0.3

F15.1

6-16


0.05-0.5

F15.2

2.5-25

1.6-16

0.07-0.7

F15.3

4.0-40

2.5-25

0.11-1.1

F15.4

6.3-63

4.0-40

0.18-1.8

F15.5

10-100

6.3-63

0.28-2.8

F15.6

16-160

10-100

0.4-4

F15.7

25-250

16-160

0.7-7

F15.8

40-400

25-250

1.0-10

F15.9

63-630

40-400

1.6-16

DN25

F25.0

63-630



F25.1

100-1000

63-630

3.0-30

F25.2

160-1600

100-1000

4.5-45

F25.3

200-2000



F25.4

250-2500

160-1600

7.0-70

F25.5

320-3200



F25.6

400-4000

200-2000

12-120

F25.7

500-5000

250-2500


F25.8

630-6300

320-3200

18-180

DN50

F50.0

500-5000



F50.1

630-6300

400-4000

18-180

F50.2

1000-1000

630-6300

25-250

F50.3

1600-16000

1000-10000

40-400

F50.4

2000-20000

1600-16000


F50.5

2500-25000


63-630

DN80

F80.8

1600-16000



F80.1

2000-20000



F80.2

2500-25000

1600-16000

70-700

F80.3

4000-40000

2500-25000

120-1200

F80.4

6300-63000

4000-40000

180-1800

DN100

F100.0

4000-40000



F100.1

6300-63000

4000-40000

180-1800

F100.2

8000-80000

6000-60000


F100.3

10000-100000

8000-80000

300-3000

DN150

F150.0

8000-80000



F150.1

10000-100000



F150.2

15000-150000

8000-80000

300-3000

F150.3

20000-200000



DN200

F200.0

15000-150000

特殊口径为DN20、DN32、DN40、DN65、DN125请提前与厂家联系

F200.1

20000-200000
