旋进旋涡流量计外表毛病判断分析

  • 发表时间:2021-02-23
  • 来源:管理员
  • 人气:

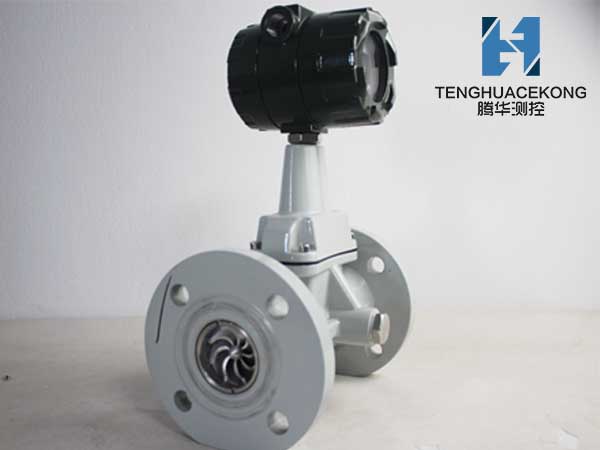

       旋进旋涡流量计是一种速度型气体流量计,内部无可动部件,所以比较适合湿气计量条件,不会产生卡堵等外表毛病。

       测量原理应气体经过流量计入口处的漩涡产生器时,气体产生剧烈的漩涡流,构成漩涡后在所经段使漩涡加快,达到扩散时使漩涡剧烈加快,压力上升产生回流,迫使漩涡流中心流违背原前进方向,靠近扩散段时做相似陀螺的运动;由检测原件压电晶体测取气体振动频率,该频率与流速成正比,传感器电路将测得的频率转换为电信号,信号在表头内经扩大整形转换为脉冲信号,完成就地显现和远传输出。

       工作特色在油田现场应用中旋进漩涡气体流量计表现了如下T作特色:一是无可动部件,不会产生堵、卡毛病,所以系统憋压状况也不会产生,能保证平安生产,适合于天然气计量;二是可以就地显现,也可以远传计算机显现;二三是维修便利、简略。

旋进旋涡流量计外表毛病判断分析:

       (1)外表显现正常,微机和打印机气量大幅度增加。这种毛病原因是信号线对地短路,使强搅扰信号进入微机,因为搅扰信号参加了运算形成气量不正常。这个毛病点多数产生在防爆软管外表连接处,这是因为外表进线开孑L较细,电缆在穿进外表孑L时外皮被擦破形成的,换一段细点线后即可正常工作。

       (2)外表不显现,微机正常工作。形成这种毛病原因是气表发讯器中,远传电路压电晶体工作正常,现场显现电路呈现毛病,这种状况要换信号扩大器。

       (3)外表显现,微机不显现。呈现这种状况原因有两种:一是检查外表端的远传信号线与地线是否接反,若接反跳换过来外表即可正常工作;二是校验信号电缆是否有断的当地。
