流速过低对电磁流量计变径处理方法

  • 发表时间:2021-02-19
  • 来源:管理员
  • 人气:

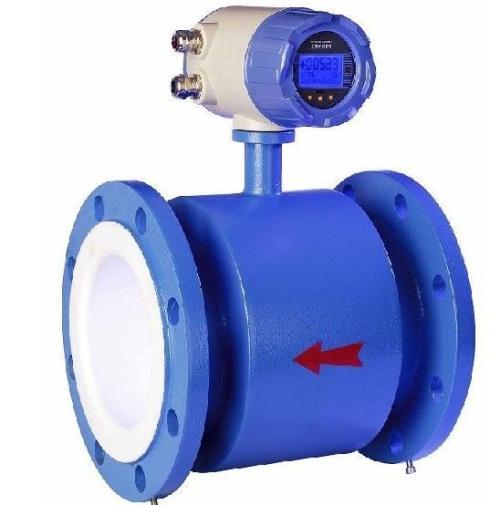

       电磁流量计在测量时有时会遇到测量管道的流速过低,无法满足流量计测量的低要求,过低的流速导致测量部件都无法侦测到流量信号的产生,这时候怎样采纳相应的对策呢,对的,这便是变径处理。

流速过低时对电磁流量计怎样变径的处理方法:

       我们都知道电磁流量计测量原理基所以法拉第电磁感应定律,电磁流量计首要用于测量关闭管道中的导电液体和浆液中的体积流量。对于介电常数契合测量要求的导电液体测量作用很好,润中表面在供水行业的流量计使用中有丰厚的经历,我们通过多年累积的数据,结合实践运行和观察比照分析,认为在供水计量范畴,电磁流量计优于其他计量表面。不过有一个比较令人头疼的问题,便是在实践应用中,常常会出现因用户用水性质造成管内水流速度较低,从而不能满足电磁流量计对流速规划的要求,所以这时候就需要对管道进行变径处理。

       具体做法是这样的:先将管材、管件及阀门等直径按体系合用后的参数选定,选择传感器直径比测量管径标准小的电磁流量计,也便是说被测管道的管径与电磁流量计的表径是不一致的,管径大、表径小,装置连接时传感器前后加接异径管。这样做的结果是在装置电磁流量计的部分管道提高了流速,满足了流量计对流速规划的要求。在进行变径处理工作时,要留意异径管需满足锥度要求。电磁流量计的进口与出口的直线管段有长度要求,传感器前后加接的异径管,若要视为直管段的一部分,应契合产品关于传感器前后管段渐扩或渐缩的圆锥角小于15°的要求。当异径管无法满足锥度的要求时,要订制加长的渐扩或渐缩管。当异径管无法满足锥度的要求时,要订制加长的渐扩或渐缩管。如山东某大型化工厂依据其用水量原规划选择DN300电磁流量计水表组,因电磁流量计直管段的要求及该单位水表房过于细长的缘故,我们考虑采用选择小一级甚至二级管径标准的电磁流量计,变径之后的水流速度均在其答应规划内。依据标准图集异径管标准计算,DN300x200异径管中心圆锥角为19.85°,DN300x100异径管中心圆锥角为17.25°,均大于15°,不契合产品规划要求。因而特别订制了非标的渐扩和渐缩管,加长异径部分的长度,使中心圆锥角削减到锥度要求15°以内。
