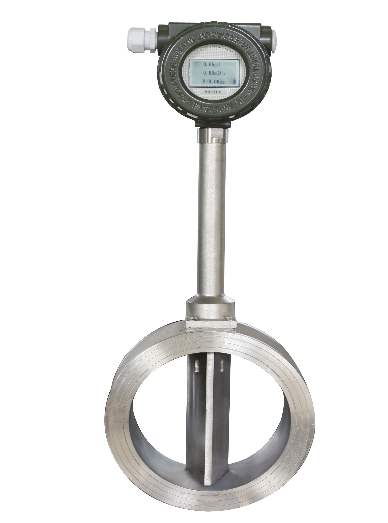

蒸汽涡街流量计不准怎么办?

  • 发表时间:2021-01-29
  • 来源:管理员
  • 人气:

蒸汽涡街流量计测量老不准的原因与解决办法:

       1、接通电源,阀门未开,有信号输出。

       解决办法:①传感器(或检测元件)输出信号的屏蔽或接地不良,引人了外界电磁扰乱。②仪表过于靠近强电设备或高频设备,空间电磁辐射扰乱,对仪表造成影响。③安设管道有较强的振动。④转换器的活泼度过高,对扰乱信号活泼过高。应采取的措施是加强屏蔽和接地,消除管道振动,调处低垂转换器的活泼度。

       2、处于间歇工作状态的蒸汽涡街流量计,电源未断,阀门关闭,输出信号不回零。主要原因无妨管道振荡影响和外界电磁扰乱。

       解决办法:应采取调低转换器的活泼度,前进整形电路的触发电平,可抑制噪声,克服间歇期间的误触发。

       3、通电状态下,关断下游阀门,输出不回零,压缩游阀门输出回零,这主要来自祸街流量计上游流体脉动压力的影响。如果蒸汽涡街流量计安设在T型支管上,且上游主管有压力脉动,大约是蒸汽涡街流量计的上游有脉动的动力源(如活塞式泵或罗茨风机)时,脉动压力造成蒸汽涡街流量计的假信号。

       解决办法:把下游阀门安设到蒸汽涡街流量计的上游,在停机时关闭上游的阀门,,隔绝脉动压力的影响。但安设时,上游阀门应只管远离蒸汽涡街流量计,并担保足量的直管段长度。

       4、通电状态下,压缩游阀门输出不回零,唯有关下游阀门输出回零,这种损害是管内流体扰动引起的,扰动来自蒸汽涡街流一量计下游管道。在管网中如果蒸汽涡街流量计下游直管段较短且出口与管网中别的管道的阀门相距较近,则这些管道内流体扰动(比喻下游别的管道中的阀门开、关、调理阀的频繁动作)传到蒸汽涡街流量计检测元件,引起假信号。

       解决办法:加长下游直管段,减小流体扰动的影响。

       5、通电、通流后,蒸汽涡街流量计输出(或引导)信号不随流量变化,由于信号线的屏蔽层接地不良或接地点选择差别适,外界电磁扰乱很重要(比喻50Hz工频扰乱),完全抑制了微弱的蒸汽涡街信号,输出信号全被噪声扰乱淹没,这时调理阀门开度、仪表的增益,都无济于事。检测元件与转换器之间的连接断线,前置扩展器的输人端开路,或检测元件有一根信号线与地短接造成前置扩展器输人重要失衡,共模扰乱趁机而人,蒸汽涡街信号被噪声扰乱压制,输出端完全被扰乱控制。前置扩展器的增益过高,产生自激振荡现象,输出被锁定在自激频率上。

       解决办法:以上属于电气方面的原因引起的损害,唯有加强屏蔽与接地,合理走线,减小或消除扰乱,仪表平居工作能力恢复。

       6、管道(或环境)的激烈振动,当振动方向与仪表检测元件的敏感方向一致时,振动把蒸汽涡街信号完全抑制,输出信号就是振动频率信号。调处阀门开度也不可以够变化输出。

       解决办法:采取减振措施(加管道防振座、固定管道),弄清振动方向,把蒸汽涡街流量计的传感器绕管轴转动90℃,把检测元件敏感方向调处到与振动方向相垂直,可减小振动的影响口或恰当低垂前置扩展器的增益和触产活泼度。采取以上措施可消除振动影响。

       7、脉动流对蒸汽涡街信号的“锁定”在没有采取有效抑制脉动流影响的环境下,脉动流对旋涡稳定分离的破坏作用不可低估,如果脉动频率与蒸汽涡街信号频率合拍,大约把蒸汽涡街信号“锁定”在该频率附近,这时调理阀门和仪表活泼度,输出信号频率都不会变化。

       解决办法:在仪表的安设管道决策、施工时采取吸收或低垂流体脉动的措施。

       8、仪表横跨检定周期,仪表系数K产生了变化。设定的参数(比喻测量管内径,标准状态密度和仪表系数)有误。借鉴转换电路的零点漂移或量程调处纰谬。供电电源过大地偏离额定值或纹波过大。

       解决办法:把仪表迅速送检,及时检查设定的各种参数,定期校对仪表的零点和量程,结合仪表的完好率。

       9、蒸汽涡街流量计传感器发出很的啸叫声:

       (1)流速过高,引起产生体或检测元件惊动。

       (2)管道内产生气穴现象。

       (3)产生体或检测元件松动。

       解决办法:为避免造成产生体或检测元件的破坏,先应调处阀门,把流量减小,流速低垂,再进一步查明原因。

       10、选型方面的问题。有些蒸汽涡街传感器在口径选型上大约在决策选型往后由于工艺条件变动,使得选择大了一个规格,实际选型应选择尽大约小的口径,以前进测量精度。比如,一条蒸汽涡街管线决策上供几个设备使用,由于工艺单方面设备偶而候不使用,造成目前实际使用流量减小,实际使用造成原决策选型口径过大,相当于前进了可测的流量下限,工艺管道小流量时引导无法担保,流量大时还可以或许使用,由于如果要重新革命偶而候难度太大.工艺条件的变动只是临时的。

       解决办法:可结合参数的重新整定以前进引导切确度。

       11、参数整定方向的原因。由于参数弊端,造成仪表引导有误.参数弊端使得二次仪表满度频率计算弊端。满度频率相差不多的使得引导始终不准,实际满度频率大干计算的满度频率的使得引导大范围波动,无法读数,而质料上参数的差别等性又影响了参数的确定。

       解决办法:历史重新标定结合相互比较确定了参数,解决了这一问题。

       12、二次仪表损害。这单方面损害较多,包括:一次仪表电路板有断线之处,量程设定有个别位阐扬坏,K系数设定有个别位阐扬坏,使得无法确定量程设定以及K系数设定。

       解决办法:历史修复相应的损害,问题得以解决。

       13、四路清楚连接问题。单方面回路表面上看清楚连接很好,仔细检查,有的谈论实际已松动造成回路中断,有的谈论虽连接很紧但由于副线问题紧固螺钉却紧固在了线皮上,也使得回路中断。

       解决办法:重新接线。

       14、由于二次仪表平轴电缆损害造成回路始终无引导。由于始终运行,再加上受到灰尘的影响,造成平轴电缆损害.

       解决办法:历史清洗大约首登翅膀随心选,VIP礼包直接送

替换平轴电线,问题得以解决。

       15、使用环境问题。尤其是安设在地井中的传感器单方面,由于环境湿度大,造成清楚板受潮。

       解决办法:历史相应的技改措施,对单方面环境湿度大的传感怜惜新作了把探头单方面与转换单方面分离处置,改用了分离型传感器,故善了工作环境,日前这单方面仪表运行良好。

       16、由于现场调校不好,大约由于调校往后的实际环境的再变动。由于现场振动噪声平衡调处以及活泼度调处不好.大约由于调处往后运行一段时间往后现场环境的再变动,造成引导问题。
