金属管转子流量计工作原理
- 发表时间:2021-01-26
- 来源:管理员
- 人气:

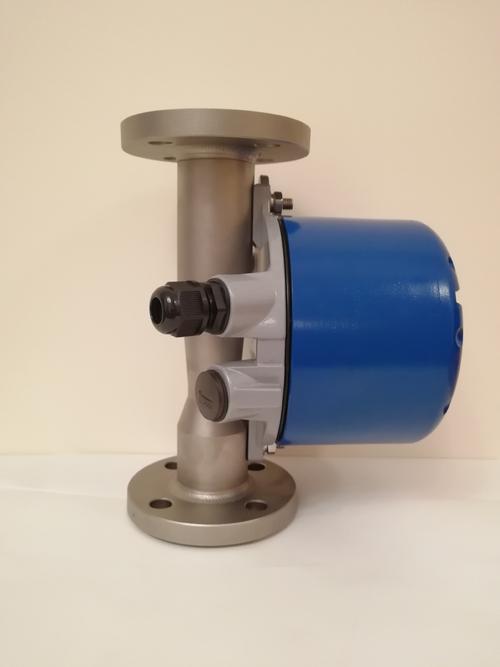

金属管转子流量计由两个部件组成,金属管转子流量计一件是从下向上逐步扩展的锥形管;金属管转子流量计另一件是置于锥形管中且能够沿管的中心线上下自在挪动的金属管转子。金属管转子流量计当丈量流体的流量时,被测流体从锥形管下端流入,流体的活动冲击着金属管转子,并对它产生一个作用力(这个力的大小随流量大小而变化);当流量足够大时,所产生的作用力将金属管转子托起,并使之升高。同时,被测流体流经金属管转子与锥形管壁间的环形断面,这时作用在金属管转子上的力有三个:流体对金属管转子的动压力、金属管转子在流体中的浮力和金属管转子本身的重力。流量计垂直装置时,金属管转子重心与锥管管轴会相重合,作用在金属管转子上的三个力都沿平行于管轴的方向。当这三个力抵达均衡时,金属管转子就平稳地浮在锥管内某一位置上。关于给定的金属管转子流量计,金属管转子大小和外形己经肯定,因而它在流体中的浮力和本身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因而当来流流速变大或变小时,金属管转子将作向上或向下的挪动,相应位置的活动截面积也发作变化,直到流速变成均衡时对应的速度,金属管转子就在新的位置上稳定。关于一台给定的金属管转子流量计,金属管转子在锥管中的位置与流体流经锥管的流量的大小成逐一对应关系。
为了使金属管转子在在锥形管的中心线上下挪动时不碰到管壁,通常采用两种办法:一种是在金属管转子中心装有一根导向芯棒,以坚持金属管转子在锥形管的中心线作上下运动,另一种是在金属管转子圆盘边缘开有一道道斜槽,当流体自下而上流过金属管转子时,一面绕过金属管转子,同时又穿过斜槽产生一反推力,使金属管转子绕中心线不停地旋转,就可坚持金属管转子在工作时不致碰到管壁。金属管转子流量计的金属管转子资料可用不锈钢、铝、青铜等制成。
经过金属管转子流量计工作原理的分析,为了丈量的准确度,在装置的时候要留意装置要点。例如必需将金属管转子流量计装置在无振动的官道上;在仪表的出口装置阀门;在流量计的入口处应有5倍管径以上长的管段等等。
