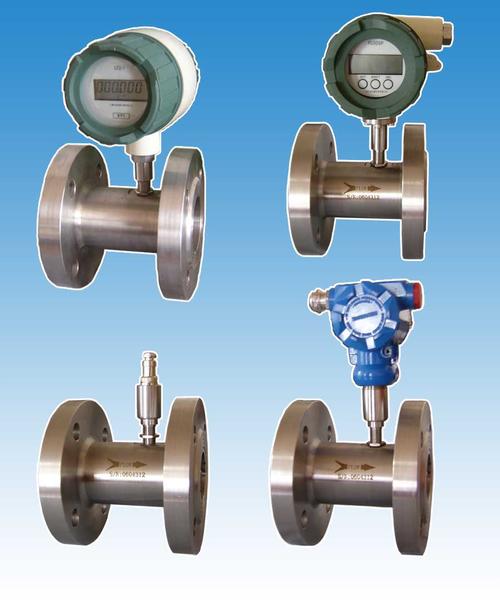

涡轮流量计安装运用
- 发表时间:2021-01-21
- 来源:管理员
- 人气:
涡轮流量计的安装运用:
(1)被测介质
涡轮流量计所测得的液体,普通是低粘度的(普通应小于15×l0-6m2/s)、低腐蚀性的液体。固然目前曾经有用于各种介质丈量的涡轮流量计,但对高温、高粘度、强腐蚀介质的丈量仍需认真思索,采取相应的措施。当介质粘度v大于15×l0-6m2/s时,流量计的仪表系数必需中止实液标定,否则会产生较大的误差。
汽-液两相流、气-固两相流、浓-固两相流均不能用涡轮流量计中止丈量。
(2)安装配管要求
流量计的安装情况对流量计的丈量准确度影响很大。
①流速分布不均和管内二次流的存在是影响涡轮流量计丈量准确度的重要要素。所以,涡轮流量计对上、下游直管段有—定要求。关于工业丈量,普通要求上游20D,下游5D的直管长度。为消弭二次活动,在上游端加装整流器。若上游端能保证有20D左右的直管段,并加装整流器,可使流量计的丈量准确度抵达标定时的准确度等级。
②涡轮流量计对流体的清洁度有较高要求,在流量计前须安装过滤器来保证流体的清洁。过滤器可采用漏斗型的,其本身清洁度,可测其两端的差压变化得到。
③为保证经过流量计的液体是单相的,即不能让空气或蒸气进入流量计,在流量计上游应装消气器。关于易气化的液体,在流量计下游必需保证一定背压。该背压的大小可取流量下流量传感器压降的二倍加上高温度下被测液体蒸气压的1。2倍。
(3)信号传输线
为了保证显现仪表对涡轮传感器输出的脉冲信号有足够的灵敏度,就要进步信噪比。为此,在安装时应防止各种电干扰现象,即电磁感应,静电及电容耦合。所以,在配置信号传输线时,信号传输线应采用屏蔽电缆,以防来自外部的感应噪声。要求传输电缆在显现仪表端屏蔽接地。传输电缆不能靠近强电磁设备,不允许与动力线乎行布置。
(4)运转维护
①当涡轮流量计的管道需求清洗时,必需开旁路,清洗液体不能经过流量计。
②管道系统启动时必需先开旁路,以防止流速突然增加,惹起涡轮转速过大而损坏。
③涡轮流量计轴承应定期改换,普通可根据小流量特性变化来观察其轴承的磨损情况。
