差压式流量计的优点和缺点

  • 发表时间:2020-11-07
  • 来源:管理员
  • 人气:

差压式流量计应用范围特别广泛,在封闭管道的流量计量中各种场合都有应用,如流体方面:单相、混相、洁净、脏污、粘性流体等;工作状态方面:常压、高压、 真空、常温、高温、低温等;管径方面:从几mm到几m;活动条件方面:亚音速、音速、脉动流等。它在各产业部分的用量约占流量计全部用量的1/4~1 /3。

差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。通常以检测件形式对差压式流量计分类,如孔板流量计、文丘里流量计、均速管流量计等。

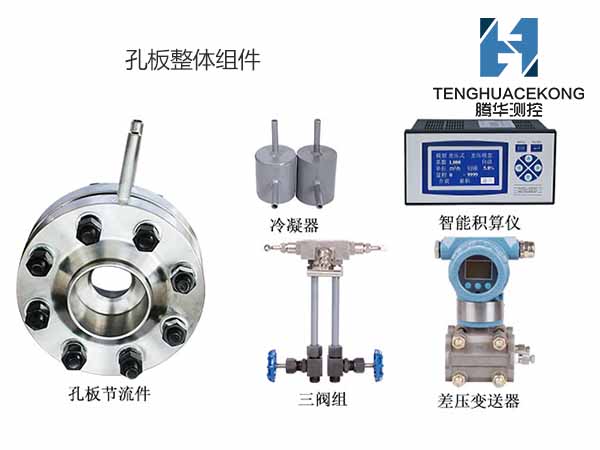

差压式孔板流量计

二次装置为各种机械、电子、机电一体式差压计,差压变送器及流量显示仪表。它已发展为三化(系列化、通用化及标准化)程度很高的、种类规格庞杂的一大类仪表,它既可丈量流量参数,也可丈量其它参数(如压力、物位、密度等)。

差压式流量计的检测件按其作用原理可分为:节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。

检测件又可按其标准化程度分为二大类:标准的和非标准的。

所谓标准检测件是只要按照标准文件设计、制造、安装和使用,无须经实流标定即可确定其流量值和估算丈量误差。

非标准检测件是成熟程度较差的,尚未列进国际标准中的检测件。

差压式流量计是一类应用最广泛的流量计,在各类流量仪表中其使用量占居首位。近年来,由于各种新型流量计的问世,它的使用量百分数逐渐下降,但目前还是最重要的一类流量计。

优点:

(1)应用最多的孔板式流量, 计结构牢固,性能稳定可靠,使用寿命长

(2)应用范围广泛,至今尚无任何一类流量计可与之相相比

(3)检测件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产

缺点:

(1)计量精度普遍偏低

(2)范围度窄,一般仅3:1~4:1

(3)现场安装条件要求高

(4)压损大(指孔板、喷嘴等)
