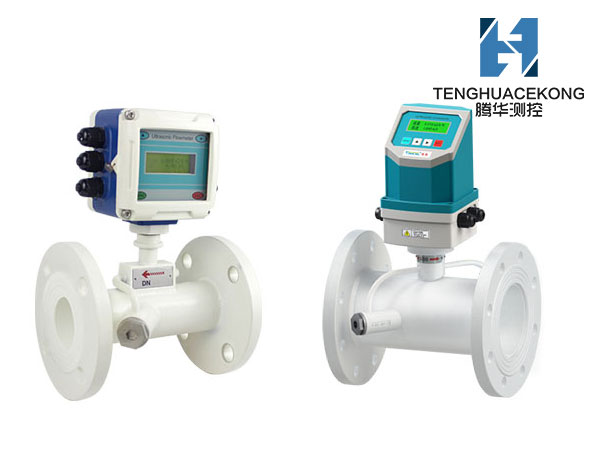

管道式超声波流量计装置技巧

  • 发表时间:2021-01-07
  • 来源:管理员
  • 人气:

       管道式超声波流量计是丈量液体、酸、碱流量的检测计量外表,装置的点到不到位联络流量计的精度,正确的装置方法对流量计来说十分重要。管道式超声波流量计专业解读装置技巧:

一、初始装置必需要遵从以下9点(必读)

       1、装置传感器处距主机间隔为多少;

       2、管道材质、管壁厚度及管径;

       3、管道年限;

       4、流体类型、是否含有杂质、气泡以及是否满管;

       5、流体温度;(插入式传感器管道压力)

       6、装置现场是否有烦扰源(如变频、高电压电缆场等);

       7、主机安放处四季温度;

       8、运用的电源电压是否安稳;

       9、是否需求远传信号及种类;

       依据以上供给的现场状况,厂家可针对现场状况进行装备,重要状况下也可特制机型。

二、装置对现场要求

       挑选装置管段对测验精度影响很大,所选管段应避开烦扰和涡流这两种对丈量精度影响较大的状况,一般挑选管段应满意下列条:

       1、避免在水泵、大功率电台、变频,即有强磁场和震动烦扰处装置机器;

       2、挑选管材应均匀致密,易于管道式超声波传输的管段;

       3、要有满意长的直管段,装置点上游直管段必需要大于10D(注:D=直径),下流要大于5D;

       4、装置点上游距水泵应有30D间隔;

       5、流体应充溢管道;

       6、管道周围要有满意的空间便于现场人员操作。

三、装置主张

       确认探头位置之后,在两个装置点±100mm规划内,运用角磨砂轮机、锉、砂纸等东西将管道打磨至光亮滑润无蚀坑。

       主张:光泽均匀,无凹凸不平,手感光滑圆润。需求特别注意的是,打磨点要求与原管道有同样的弧度,切忌将装置点打磨成平面,用酒精或汽油等将此规划擦净,以利于探头粘接。

装置友谊提示:

       管道式超声波流量计与其它流量计是相同的它不是全能的,它的特性是只能测单一的介质,不能丈量混合介质,比方:污水,它里面含酸,水,碱等就不能丈量,单一介质,比方:自来水,硫酸等。所以装置之前先了解管道里面的介质。
