一体式电磁流量计工作原理

  • 发表时间:2020-12-25
  • 来源:管理员
  • 人气:

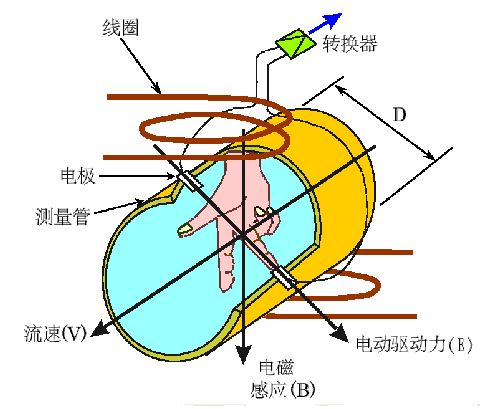

       一体式电磁流量计是根据法拉第电磁感应定律原理制成的,用来测量导电液体体积流量的外表。但它不能测量蒸汽、气体以及纯净水(补白不导电)流量计量。因为其一起的利益,现在已广泛地被应用于工业过程中各种导电液体的流量测量,如各种硫酸、碱、工业污水等腐蚀性介质。一体式电磁流量计原理它的结构组成部分有:测量导管、内衬(橡胶/四氟)、线圈、测量电极、转换器(表头)等组成。

       测量导管:不锈钢导管分(304/316)不锈钢是为了能很好的发生磁场,能坚持电磁的稳定性。其效果是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路,测量导管有需要采用不导磁、低导电率、低导热率和具有必定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。

       电极:电极分为316L-钛-HC-HB-钽。不同的电极对应的不同的介质其效果是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成,且被要求与面料齐平,以便流体通过期不受阻遏。它的安装方位宜在管道的笔直方向,以避免沉淀物堆积在其上面而影响测量精度。

       面料:内衬分为(橡胶、四氟、塑料),内衬的效果是管道内的介质与不锈钢导管相离隔,否则介质与导管接触会构成短路。在测量导管的内侧及法兰密封面上,有一层无缺的电绝缘面料。它直接触摸被测液体,其效果是增加测量导管的耐腐蚀性,避免感应电势被金属测量导管管壁短路。面料材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。

       转换器:转换器就是流量计表头,由液体活动发生的感应电势信号非常弱小,受各种干扰要素的影响很大,转换器的效果就是将感应电势信号扩展并转换成一起的规范信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经扩展转换成一起的规范直流信号。
