一体式电磁流量计基本原理

  • 发表时间:2020-12-24
  • 来源:管理员
  • 人气:

       一体式电磁流量计(EletromagneticFlowmeters,简称EMF)是20世纪50~60年代跟着电子技术的发展而敏捷发展起来的新式流量测量外表。一体式电磁流量计是根据法拉第电磁感应定律制成的,用来测量导电液体体积流量的外表。由于其一起的长处,一体式电磁流量计现在已广泛地被应用于工业进程中各种导电液体的流量测量,如各种酸、碱、盐等腐蚀性介质;一体式电磁流量计各种浆液流量测量,形成了一起的应用领域。

       在结构上,一体式电磁流量计由电磁流量传感器和转换器两部分组成。传感器设备在工业进程管道上,它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号,并经过传输线将此信号送到转换器。转换器设备在离传感器不太远的当地,它将传感器送来的流量信号进行扩展,并转换成流量信号成正比的规范电信号输出,以进行显现,累积和调度控制。

一体式电磁流量计的基本原理

       根据法拉第电磁感应定律,当一导体在磁场中运动切开磁力线时,在导体的两头即产生感生电势e,其方向由右手定则确认,其大小与磁场的磁感应强度B,导体在磁场内的长度L及导体的运动速度u成正比,假设B,L,u三者相互笔直,则:e=Blu。

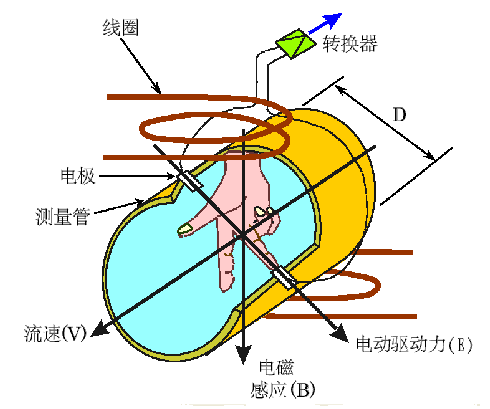

       与此相仿.在磁感应强度为B的均匀磁场中,笔直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速u活动时,导电流体就切开磁力线.假设在管道截面上笔直于磁场的直径两头设备一对电极则能够证明,只要管道内流速分布为轴对称分布,两电极之间也特产生感生电动势:e=BD。

       式中,为管道截面上的均匀流速.由此可得管道的体积流量为:qv=πDUˉ。

       由上式可见,体积流量qv与感应电动势e和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其它物理参数无关.这就是一体式电磁流量计的测量原理。

       需要说明的是,要使式qv=πDU严厉建立,使测量条件满足下列假定:

       ①磁场是均匀分布的稳定磁场;

       ②被测流体的流速轴对称分布;

       ③被测液体是非磁性的;

       ④被测液体的电导率均匀且各向同性。
