孔板流量计的安装要点
- 发表时间:2020-12-18
- 来源:管理员
- 人气:

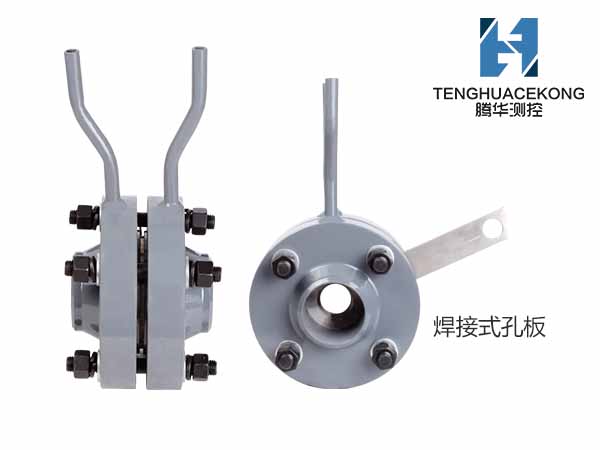

一孔板设备前应查看节流设备编号、尺寸及是否能满意管路体系设备方位要求。新设备的管路体系,必须在管路清洗干净后再设备孔板。注意孔板设备的方向应该朝流道方向。
孔板在管道中设备时应保证其端面与管道的轴线方向保持笔直,笔直度误差不应超越±1°。孔板设备必须通过严密的穿孔处理,不允许呈现漏孔现象。所以设备管理工作必须在体系管路试压之前完成。
导管应竖直或对角敷设,倾斜度不得小于1:12.高度粘度的液体,其倾斜度也应该增加。当差压信号传递距离大于3米时,压力导管应分段倾斜,每一高点和每一低点分别设备一个收气罩和沉降器。
为避免差压信号的传播失真,酷寒区域应尽量使正、负压导管相互挨近,并采取防冻措施。可采用电加热或蒸气绝缘,但要避免在测试过热时介质蒸腾并在压力管中产生假差压。
笔直设备在主配管上,压紧方位,该平面可任意挑选服用压力设备。孔设备在图IV所示的水平或倾斜主通道抽头中。导压管根据被测介质的特性选用耐压、耐腐蚀材料设计制作,其内径影响范围一般不小于6毫米,长度问题好于16米。
