孔板流量计量程比受限主要原因​

  • 发表时间:2020-12-02
  • 来源:管理员
  • 人气:

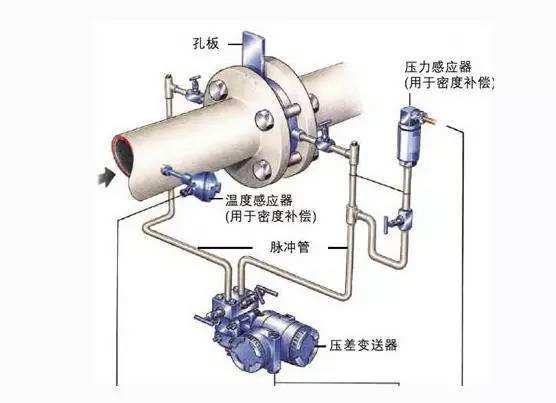

       孔板流量计量程比多为5:1,多不跨越10:1,其捆绑要素个就是差压变送器的量程。差压变送器是孔板流量计为精细的组成部件。差压变送器的量程以及丈量精度直接抉择了孔板流量计的的丈量精度以及丈量规划。孔板流量核算公式中,差压值与流量的平方是正比联络。由此可见若运用流量为满量程的30%时,差压值处于差压变送器满度量程的9%。

       若用用流量为满度流量的20%时,则差压值差压差压变送器满度量程的4%。根据gb/t1624-93中不确定核算方法可知当现场运用流量小于满度流量的10%时,不确定度过大。因而厂家建议孔板流量计量程比不宜跨越10:1;其二个捆绑要素为流出系数的捆绑。现有的孔板流量核算公式中将流出系数作为常数来对待,但是在一定装置条件下,流出系数是跟着雷诺数的改动而改动的,因而在实践制造过程中常见一般会增大孔板的差压值和跋涉流量计的下限值来下降流出系数对孔板流量计丈量的影响。

       该方法使得孔板流量计的量程比很难有所增加。其三为可膨胀系数的捆绑。膨胀系数是对流体通过节约件由于密度改动引起流出系数改动的批改。常用流量条件下,膨胀系数接近于1,若现场运用流量违背常用流量过多,会引起附加过失。该点也是捆绑孔板流量计量程比的主要原因。
