孔板流量计注意点

  • 发表时间:2020-11-23
  • 来源:管理员
  • 人气:

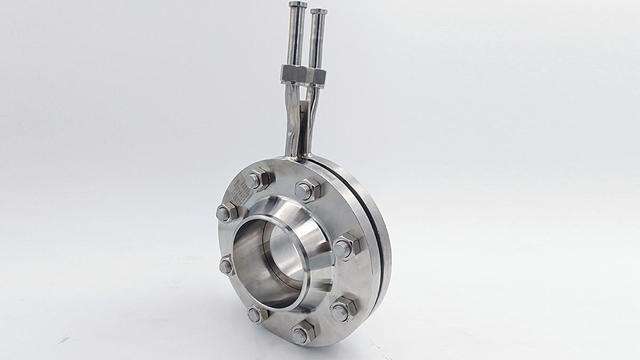

孔板流量计注意点:

       1、上表只对标准节约安装而言,对特别节约安装可供参考

       2、列数系为管内径D的倍数。

       3、上表括号外的数字为"附加相对极端过失为零"的数值,括号内的数字为"附加相对极端过失为±0.5%"的数值。即直管段长度中有一个选用括号内的数值时,流量测量的极端相对过失τQ/Q。应再算术相加0.5%亦即(τQ/Q+0.5)%

       4、若实践直管段长度大于括号内数值,而小于括号外的数值时,需按"附加极端相对过失为0.5%"处理。

       (1)直流件安装在管道中,其前端面要与管道轴线垂直,容许的大不垂直度不得逾越±1°。

       (2)节约件安装在管道中后,其开孔要与管道同心,其容许的大不同心度ε不得逾越下列公式计算结果:ε≤0.015D(1/β-1)。

       (3)所有垫片不能用太厚的材料,不逾越0.5mm,垫片不能出色管壁内不然或许引起很大的测量过失。

       (4)但凡调节约量用的阀门,应装在节约件后小值管段长度以外

       (5)节约安装在工艺管道上的安装,要在管道清洗吹扫后进行。

       (6)在水平或倾斜管道安装的节约安装的取压方法。

       (a)被测流体为液体时,为避免气泡进工艺管道入到牙关,取压扣应处于工艺管道中心线下偏≤45°的方位上正负取压口处于与管道对称方位时,两者应在同一水平面上。

       (b)被测流体为气体时,为避免液体(冷凝液)进入导压管,取压口应处工艺管道中心管道上方线上插≤45°的方位,正负取压口处于与管道对称方位时,两者应在同一水平线上。

       (c)被测流体为蒸汽时,应确保冷凝器中冷凝液面恒定和正负导压管上的冷凝面高度一致,正负压口处于与管道对称方位时,两者应在同一水平面上。

       (7)安装节约安装的管道处于垂直时,冷凝器应处于同一水平方位上,这样能够消除因取压孔方位高度不同而引起的测量过失。

       (8)导压管应按被测流体的性质和参数运用耐压,耐腐蚀的材质制作,其内径不得小于6长度在16M之内,视被测流体性质而安。

       (9)安装差压信号按1:10倾斜度敷设。
