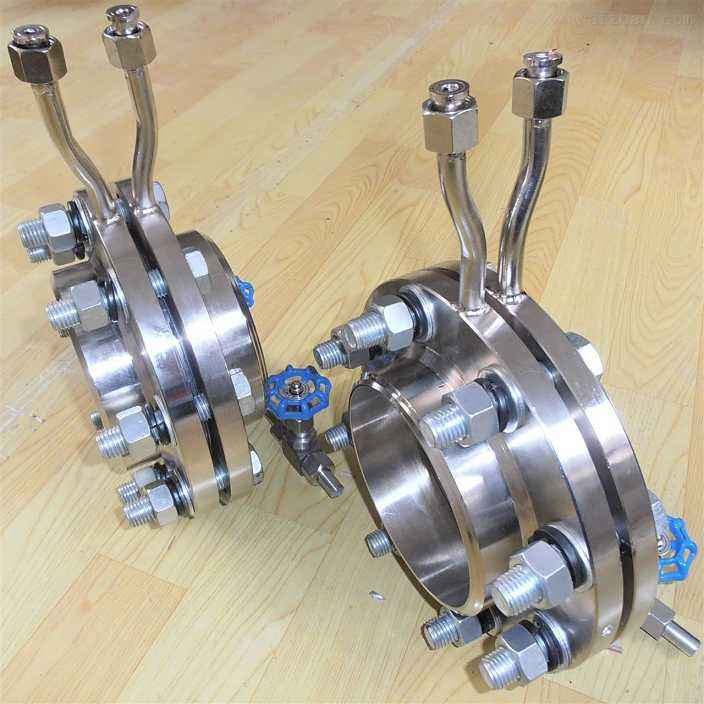

孔板流量计管道条件
- 发表时间:2020-11-23
- 来源:管理员
- 人气:
孔板流量计管道条件:
(1)节省件前后的直管段有需要是直的,不得有肉眼可见的曲折。
(2)设备节省件用得直管段应该是润滑的,如不润滑,流量系数应乘以粗糙度修改稀疏。
(3)为保证流体的活动在节省件前1D出构成充分发展的紊流速度分布,并且使这种分布成均匀的轴对称形,所以1)直管段有需要是圆的,并且对节省件前2D规模,其圆度要求其甚为严厉,并且有必定的圆度目标。
具体衡量办法:
(A)节省件前OD,D/2,D,2D4个垂直管截面上,以大至相等的角距离至少别离丈量4个管道内径单测值,取平均值D。恣意内径单丈量值与平均值之差不得超越±0。3%
(B)在节省件后,在OD和2D方位用上述办法测得8个内径单测值,恣意单测值与D比较,其很大差错不得超越±2%
(C)节省件前后要求一段满意长的直管段,这段满意长的直管段和节省件前的部分阻力件办法有关和直径比β有关,见表1(β=d/D,d为孔板开孔直径,D为管道内径)。
(D)节省件上游侧其一阻力件和其二阻力件之间的直管段长度可按其二阻力件的办法和β=0。7(不论实践β值是多少)取表一所列数值的1/2
(E)节省件上游侧为翻开空间或直径≥2D大容器时,则翻开空间或大容器与节省件之间的直管长不得小于30D(15D)若节省件和翻开空间或大容器之间尚有其它部分阻力件时,则除在节省件与部分阻力件之间设有附合表1上规矩的很小直管段长1外,从翻开空间到节省件之间的直管段总长也不得小于30D(15D)。
