旋进旋涡流量计原理装置注意事项
- 发表时间:2020-11-19
- 来源:管理员
- 人气:

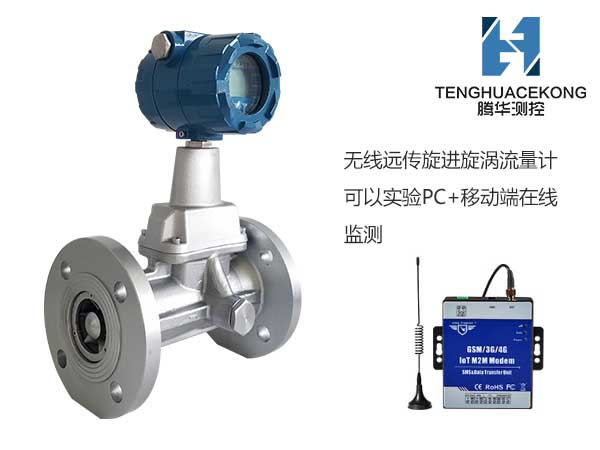

旋进旋涡流量计选用微处理技术,具有功能强、流量规模宽、操作修补简略,装置使用方便等益处,主要技术目标到达国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等职业各种气体计量。
旋进旋涡流量计原理:
当沿着轴向的流体流量传感器入品时,在漩涡产生体的效果下,被强制环绕中心线旋转,产生漩涡流,漩涡流在文丘利管中旋进,到达缩短段遽然节约后,使漩涡流加速,当经过扩散段时,漩涡中心沿一锥形螺旋线进动。此刻,漩涡中心经过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经扩大、滤波、整形后转换成流量值进行就地显现或信号挑选。
旋进旋涡流量计装置留心事项:
1、应防止外界强磁场的搅扰。
2、定时检查流量计法兰处的走漏情况。
3、按流向标志可在笔直、水平或任意倾斜方位上装置。
4、用户不得自行改变防爆系统的接线方法和任意拧动各个输出引线接头。
5、在室外装置使用时,应有隐秘物,防止酷日曝晒与雨水浸蚀,影响外表使用寿命。
6、管线试压时,应留心旋进旋涡流量计所装备压力传感器的压力测量规模,防止过压损坏压力传感器。
7、投入运行时,应缓慢打开流量计的上、下贱阀门,防止瞬间气流过急而冲坏起旋器。
8、当管线较长或距离振动源较近时,应在流量计的上、下贱装置支撑,以消除管线振动的影响。
9、运行时,不允许随意打开后盖改动外表参数,否则影响流量计的正常工作。
10、旋进旋涡流量计的装置地址应有足够的空间,以便于流量计的检查和修补,并应满意流量计的环境要求。
11、当流量计需要有信号远传时,应严厉按“电气性能目标”要求接入外电源(8~24)VDC,禁止在信号输出口直接接入220VAC或380VAC电源。
12、应留心装置应力的影响,装置流量计上游和下贱管道应同轴,否则会产生剪切应力。装置流量计的方位应考虑密封垫片的厚度,或在下贱侧装置一个弹性弹性节。
