旋进旋涡流量计原理装置留意事项

  • 发表时间:2020-11-16
  • 来源:管理员
  • 人气:

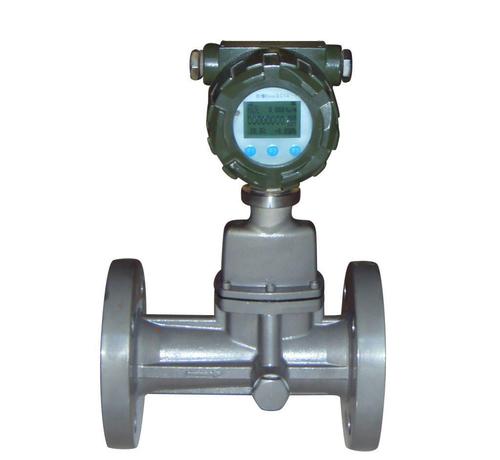

  旋进旋涡流量计采用微处理技术,具有功用强、流量规模宽、操作修理简单,装置使用方便等长处,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等职业各种气体计量。

  旋进旋涡流量计原理:

  当沿着轴向的流体流量传感器入品时,在漩涡产生体的效果下,被强制环绕中心线旋转,产生漩涡流,漩涡流在文丘利管中旋进,抵达收缩段忽然节省后,使漩涡流加速,当通过分散段时,漩涡中心沿一锥形螺旋线进动。此时,漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经扩大、滤波、整形后转换成流量值进行就地显示或信号选择。

  旋进旋涡流量计装置留意事项:

  1、应防止外界强磁场的干扰。

  2、定时查看流量计法兰处的泄漏情况。

  3、按流向标志可在垂直、水平或恣意歪斜位置上装置。

  4、用户不得自行改变防爆体系的接线方式和恣意拧动各个输出引线接头。

  5、在室外装置使用时,应有隐瞒物,防止烈日曝晒与雨水浸蚀,影响外表使用寿命。

  6、管线试压时,应留意旋进旋涡流量计所配置压力传感器的压力测量规模,避免过压损坏压力传感器。

  7、投入运行时,应缓慢开启流量计的上、下流阀门,避免瞬间气流过急而冲坏起旋器。

  8、当管线较长或间隔振荡源较近时,应在流量计的上、下流装置支撑,以消除管线振荡的影响。

  9、运行时,不允许随意翻开后盖改动外表参数,不然影响流量计的正常工作。

  10、旋进旋涡流量计的装置地址应有足够的空间,以便于流量计的查看和修理,并应满意流量计的环境要求。

  11、当流量计需求有信号远传时,应严格按“电气性能指标”要求接入外电源(8~24)VDC,严禁在信号输出口直接接入220VAC或380VAC电源。

  12、应留意装置应力的影响,装置流量计上游和下流管道应同轴,不然会产生剪切应力。装置流量计的位置应考虑密封垫片的厚度,或在下流侧装置一个弹性伸缩节。
